一、设备环境

  1.1 S7-300

  1.2 SMPT-1000

  1.3 PM-125

二、硬件组态

  2.1 创建STEP 7项目

  2.2 添加AS站

  2.3 组态S7-300

        2.3.1 组态机架模块

        2.3.2 组态电源模块

        2.3.3 组态CPU模块

  2.4 安装PM-125的GSD文件

  2.5 组态 PM-125

        2.5.1 组态I/O模块

        2.5.2 为I/O通道编辑描述性符号

三、SMPT-1000与PLC通信实例

  3.1 配置SMPT-1000的通信内容

  3.2 SMPT-1000的具体操作

  3.3 LAD程序实例

  3.4 接收数据实例

  3.5 发送数据实例

关键词：S7-300、SMPT-1000、STEP 7、组态、PM125、通信

一、设备环境

1.1 S7-300

采用S7-300系列PLC，本文以CPU 314C-2PN/DP紧凑型CPU（订货号：6ES7 314-6EH04-0AB0）为例。

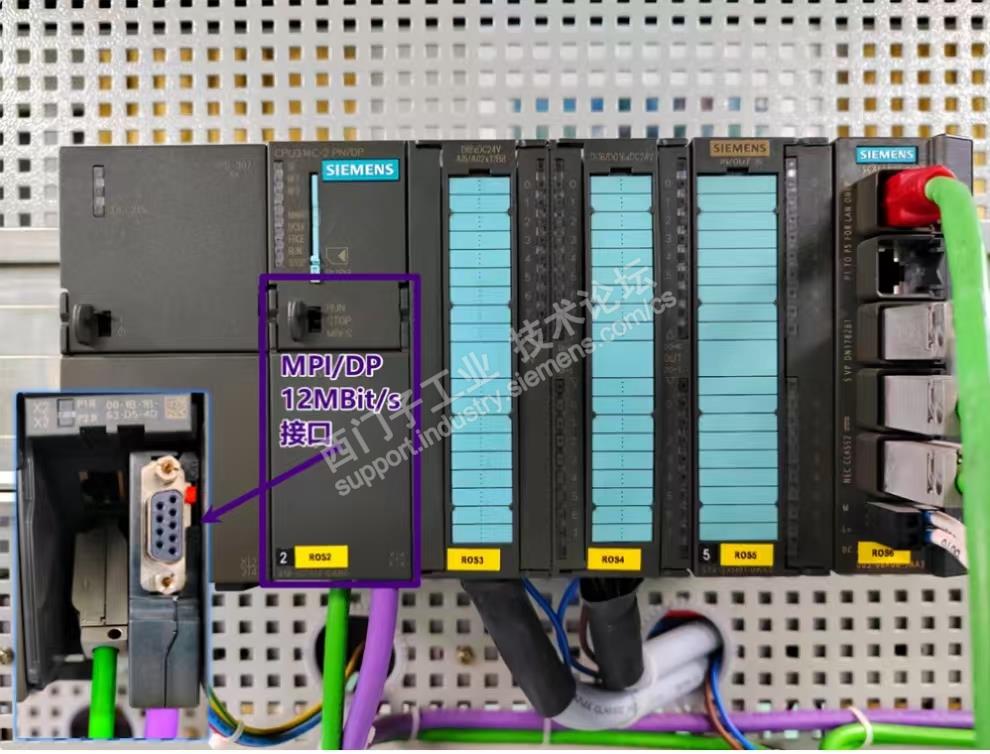

如上图，将PROFIBUS-DP总线电缆（紫色RS485通讯线）连接到CPU的MPI/DP接口上；计算机使用PROFINET工业以太网线通过工业以太网交换机与CPU建立连接。

1.2 SMPT-1000

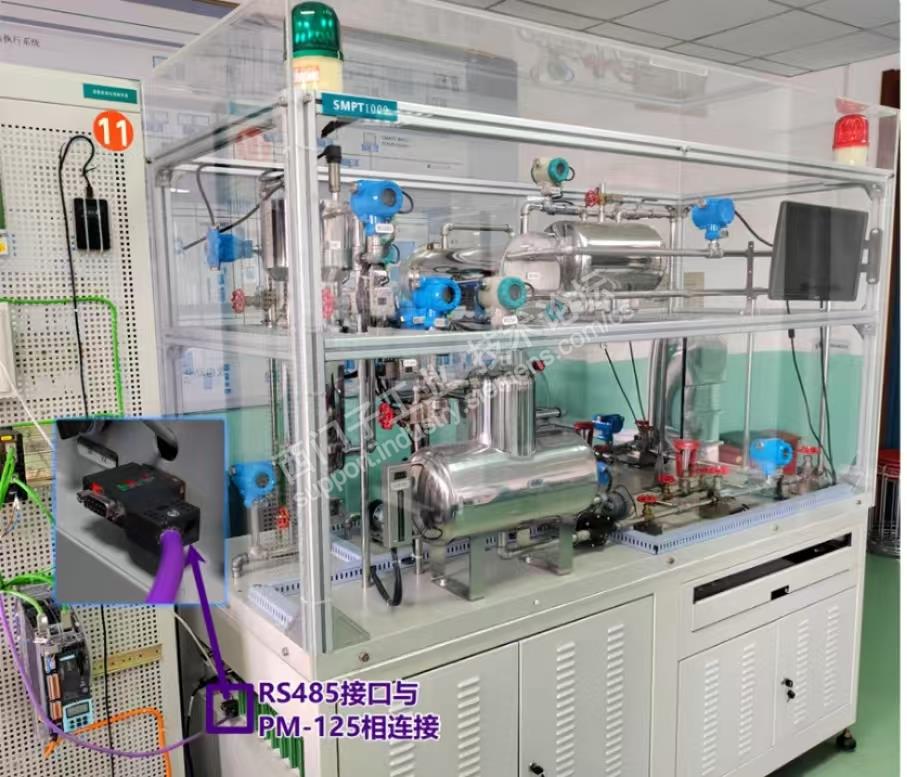

SMPT-1000即SMPT-1000高级多功能过程控制实训系统，如下图，将PROFIBUS-DP总线电缆连接到立体流程设备盘台侧方的RS485接口处；RS485接口与立体流程设备盘台内部的PM-125相连接。

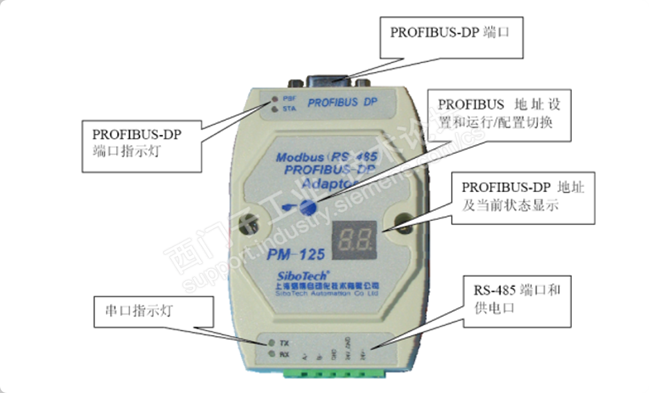

1.3 PM-125

二、硬件组态

2.1 创建STEP 7项目

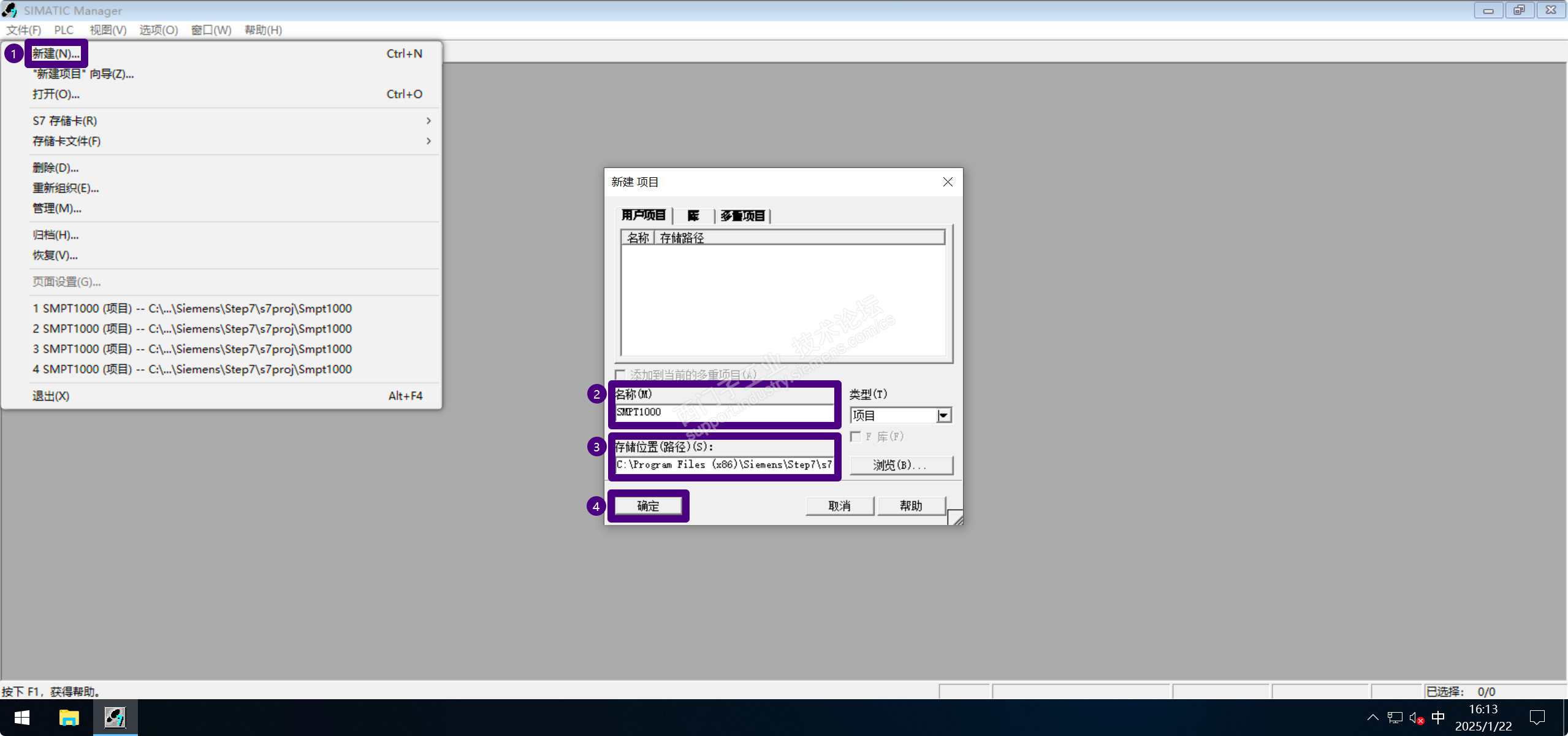

打开SIMATIC Manager，关闭新建项目向导，点击“文件”，选择新建，为新建的工程项目文件命名，并选择保存位置，点击“确定”，一个新的工程项目则创建完成，创建步骤如下图：

2.2 添加AS站

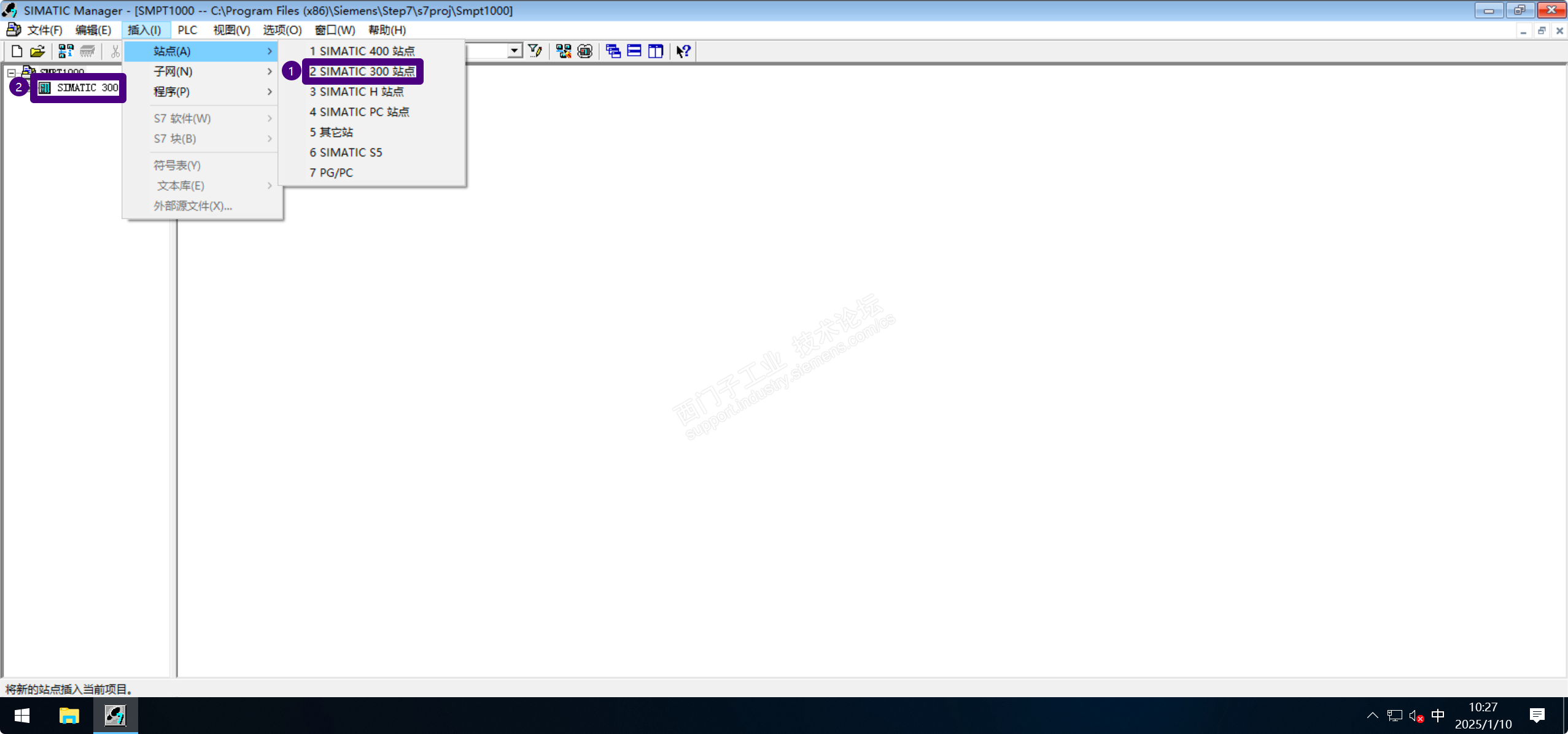

点击“插入”，选择“站点”，添加“SIMATIC 300 站点”，添加步骤如下图：

2.3 组态S7-300

双击“硬件”，打开“HW Config”界面。

2.3.1 组态机架模块

在右侧硬件目录处展开“SIMATIC 300”，选择“RACK-300”，添加机架模块“Rail”。

2.3.2 组态电源模块

在右侧硬件目录处展开“PS-300”，选择电源模块“PS 307 5A（订货号：6ES7 307-1EA01-0AA0）”，将其添加至1插槽处。

2.3.3 组态CPU模块

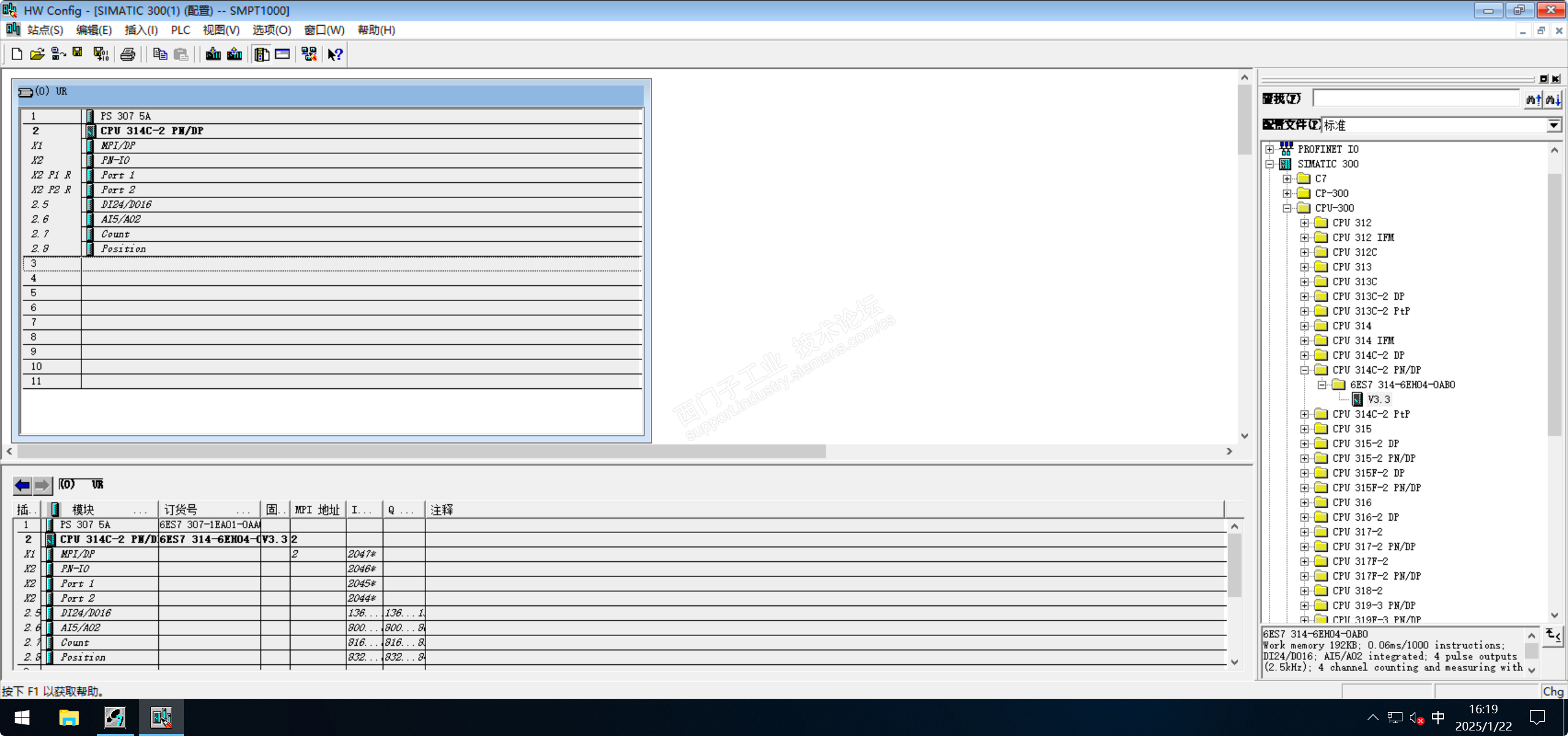

在右侧硬件目录处展开“CPU-300”，选择CPU模块“CPU 314C-2 PN/DP（订货号：6ES7 314-6EH04-0AB0）”,将其添加至2插槽处，在弹出的属性窗口中修改IP地址，点击“确定”，CPU模块则组态完成，组态完成如下图：

2.4 安装PM-125的GSD文件

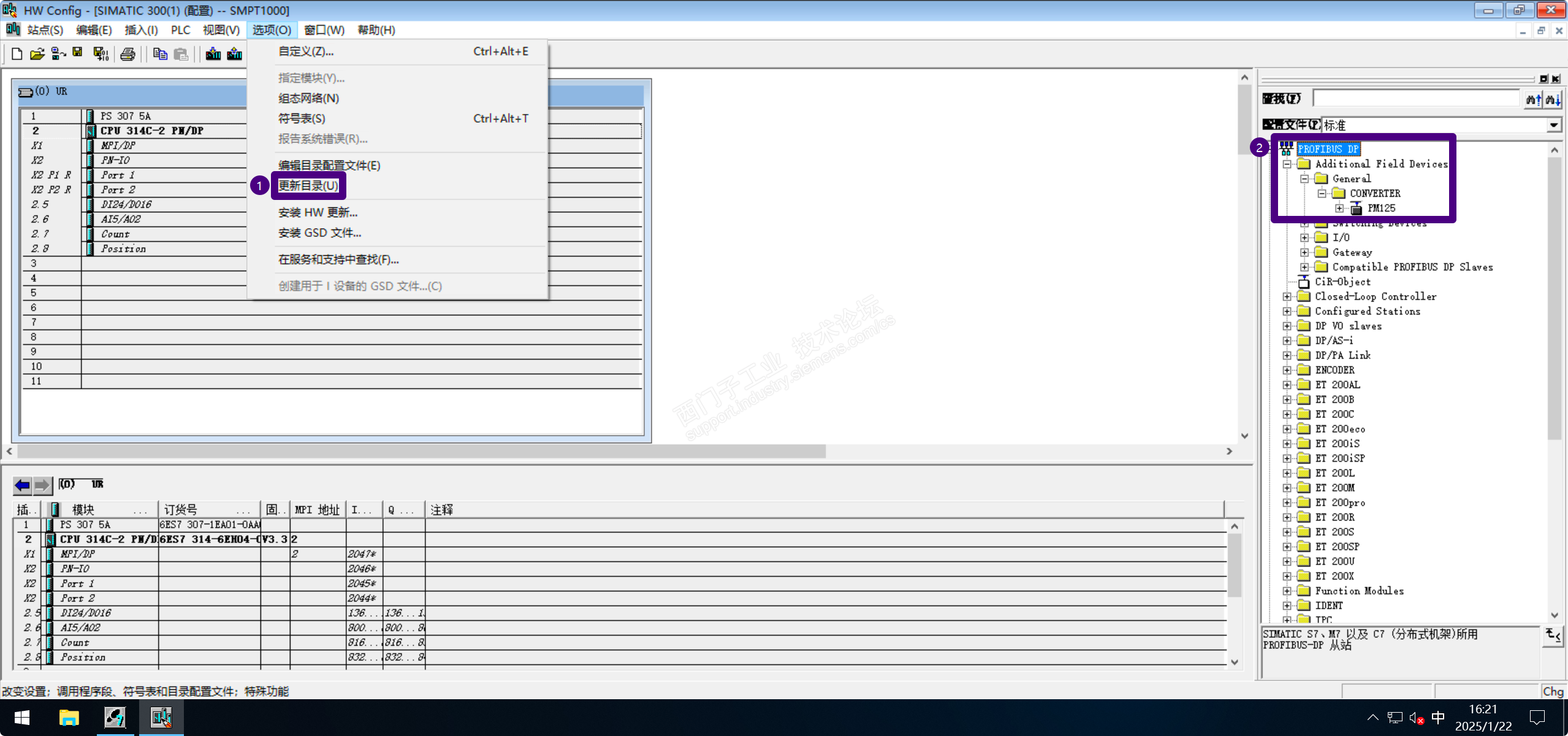

将PM-125的GSD文件放入C:\Program Files\Siemens\Step7\S7DATA路径下的GSD文件夹中，点击“选项”，选择“更新目录”，PM-125的GSD文件则安装完成，安装步骤如下图：

2.5 组态PM-125

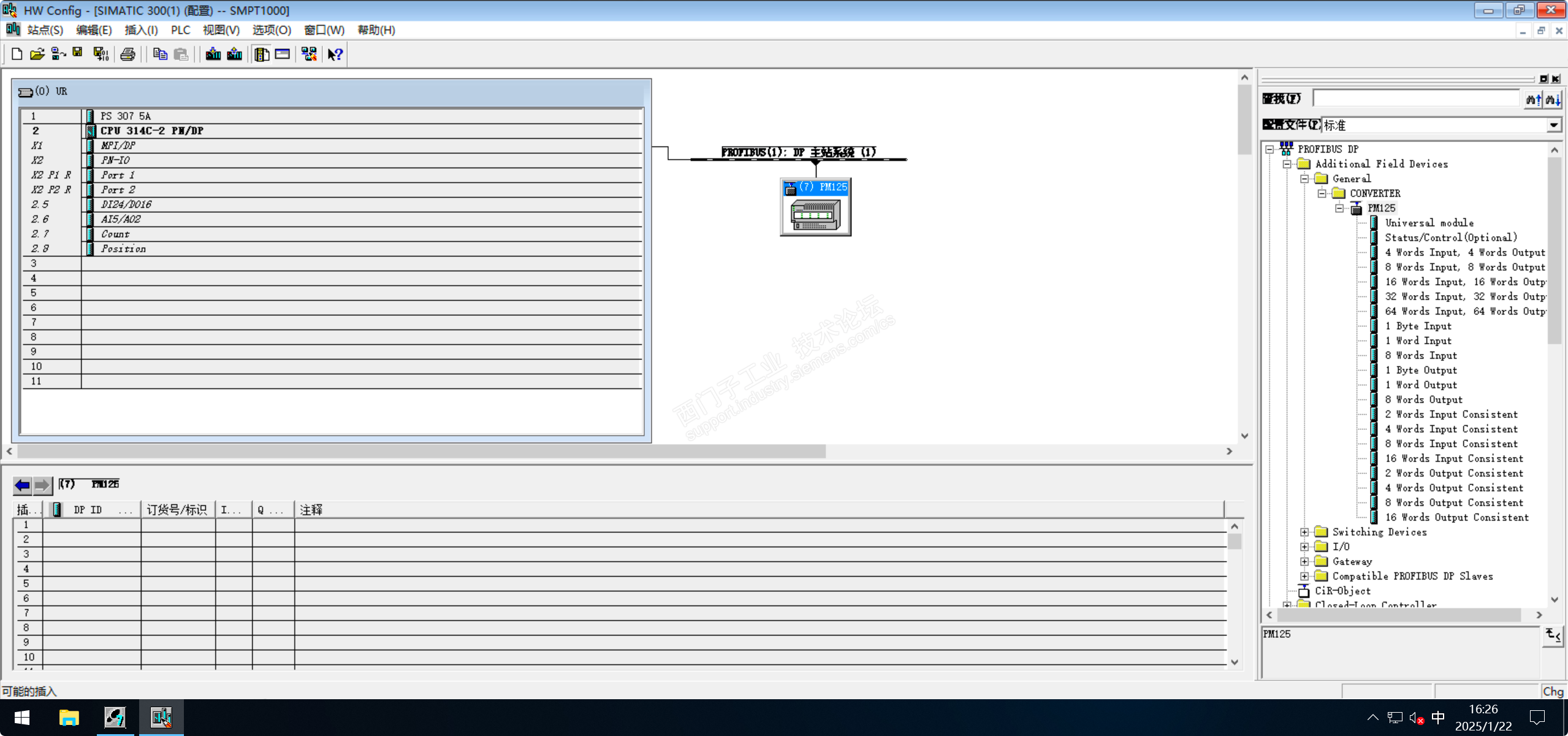

双击CPU模块的MPI/DP接口，修改接口类型为PROFIBUS接口，在弹出的属性窗口中修改MPI/DP接口的DP地址，点击“新建”，在新弹出的属性窗口中点击“确定”，PROFIBUS子网则新建完成，在右侧硬件目录处选择“PM125”，将其拖至PROFIBUS子网上，在弹出的属性窗口中修改PM-125的DP地址，点击“确定”，PM-125则组态完成，组态完成如下图：

2.5.1 组态I/O模块

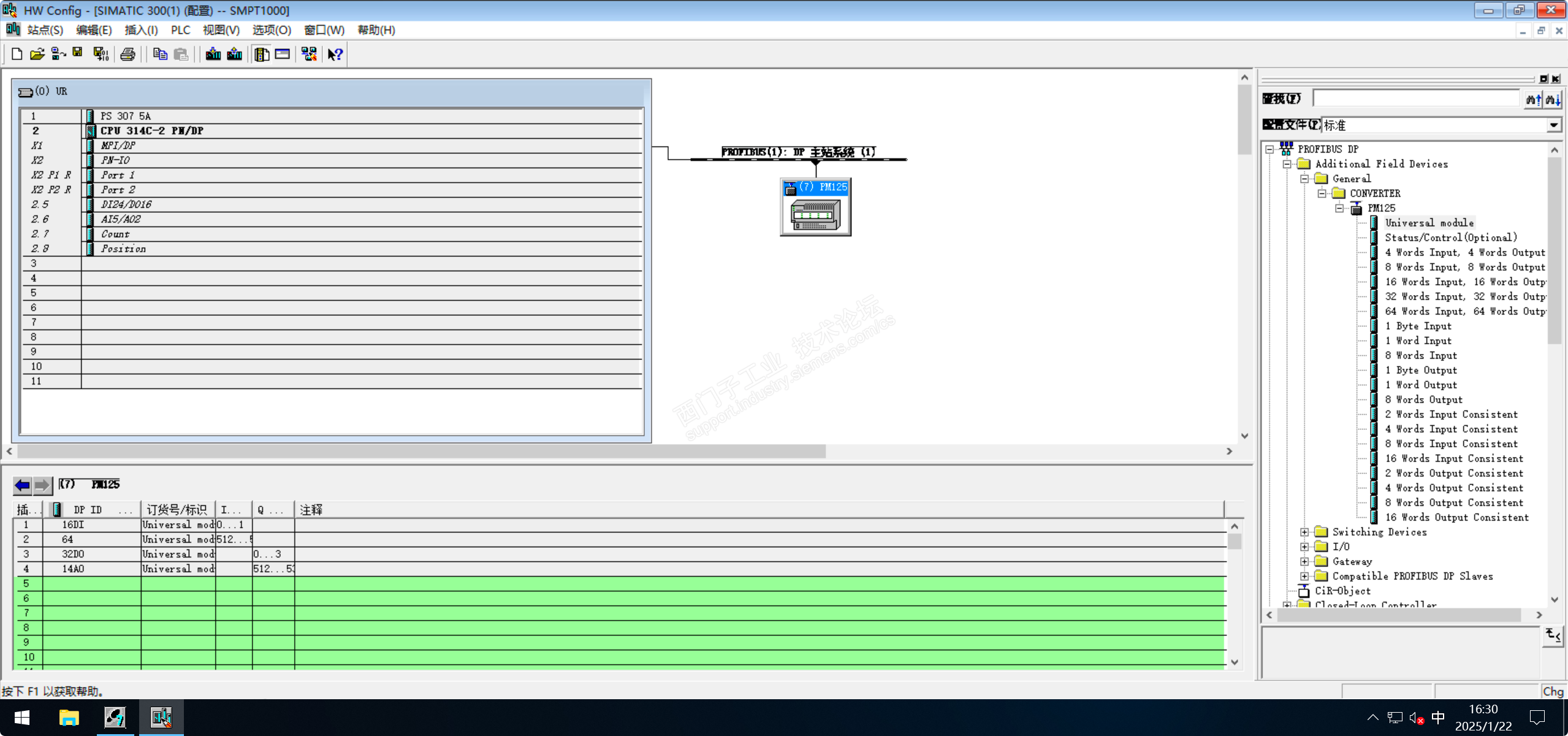

在右侧硬件目录处展开“PM125”，选择“Universal module”，将其添加至 PM125 组件详细信息配置窗口的前四行，双击第一行打开属性窗口，修改 /O类型为输入、地址为0、长度为2、单位为字节，点击“确定”；双击第二行打开属性窗口，修改I/O类型为输入、地址为512、长度为27、单位为字，点击“确定”；双击第三行打开属性窗口，修改I/O类型为输出、地址为0、长度为4、单位为字节，点击“确定”；双击第四行打开属性窗口，修改I/O类型为输出、地址为512、长度为14、单位为字，点击“确定”，保存并编译，组态完成如下图：

2.5.2为I/O通道编辑描述性符号

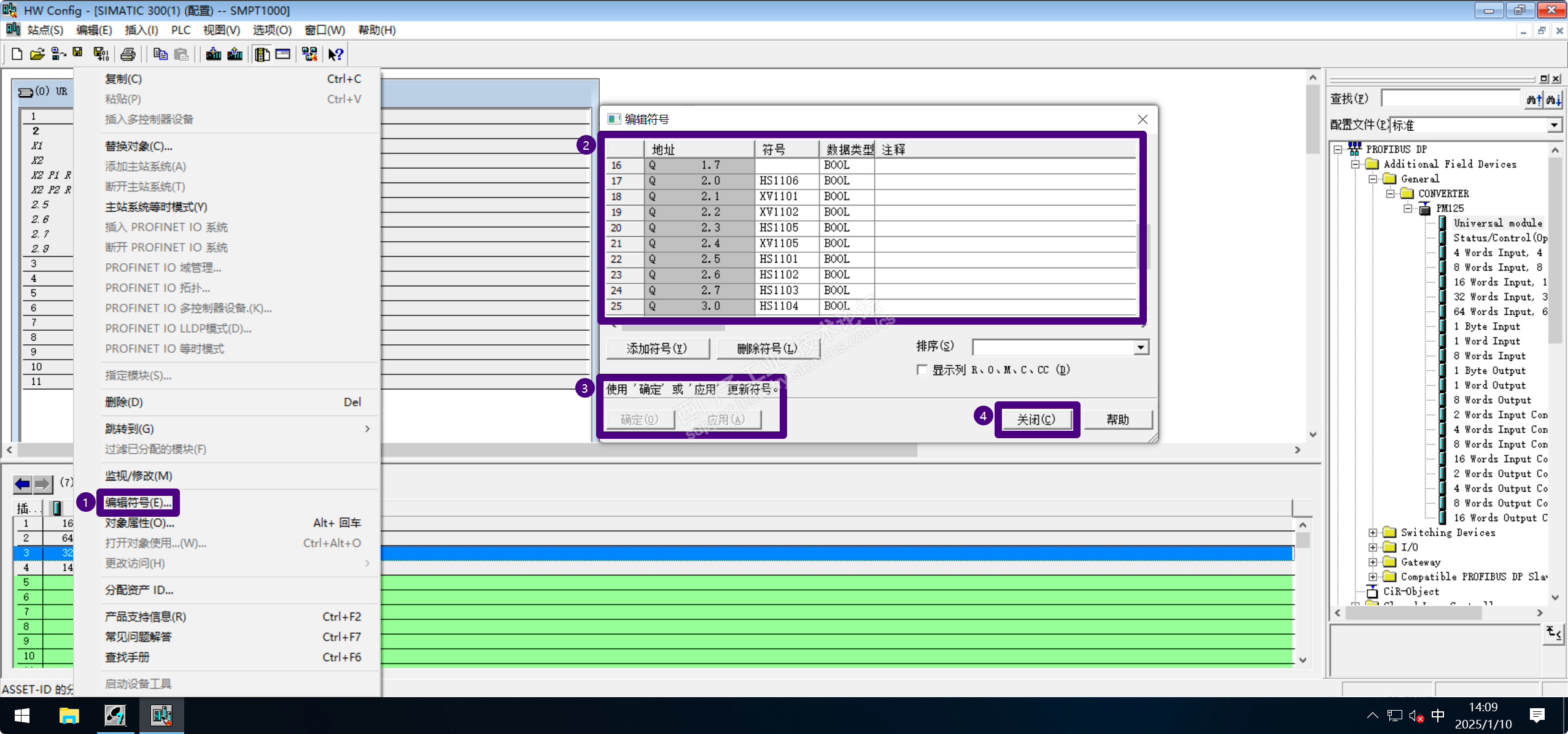

右键第二行，选择“编辑符号”，在编辑符号窗口中添加模拟量输入变量符号；右键第三行，选择 “编辑符号”，在编辑符号窗口中添加数字量输出变量符号；右键第四行，选择“编辑符号”，在编辑符号窗口中添加模拟量输出变量符号，保存并编译，编辑步骤如下图：

三、SMPT-1000与PLC通信实例

3.1 配置SMPT-1000的通信内容

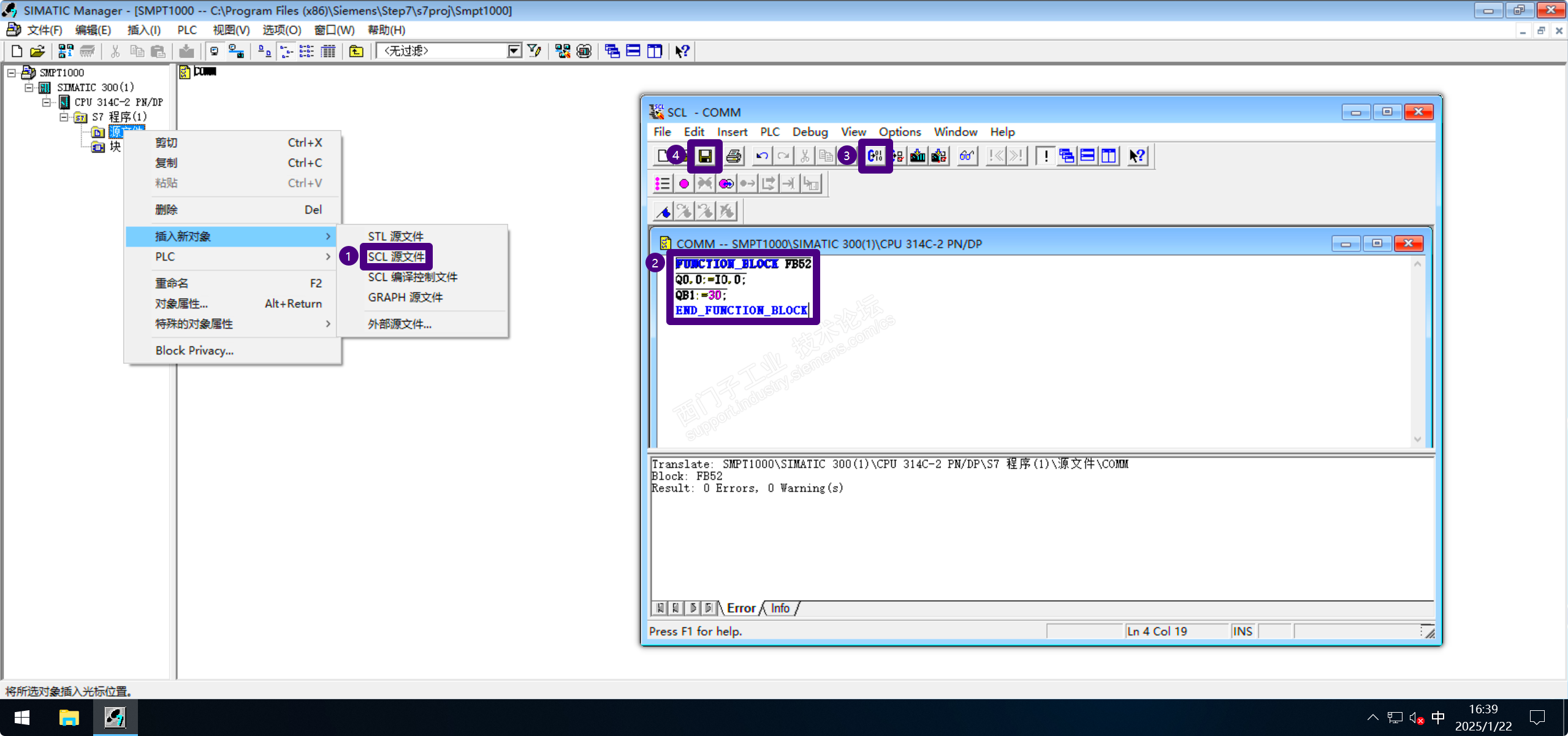

关闭“HW Config”界面，在主界面展开“SIMATIC 300”所有层级，右键“源文件”，选择“插入新对象”，添加“SCL源文件”，重命名为“COMM”；双击“COMM”，打开SCL编译窗口，写入如下代码：

FUNCTION_BLOCK FB52

Q0.0:=I0.0;

QB1:=30;

END_FUNCTION_BLOCK

编译并保存，将此SCL源文件封装进FB块（FB50-FB1000均可）中，配置步骤如下图：

3.2 SMPT-1000的具体操作

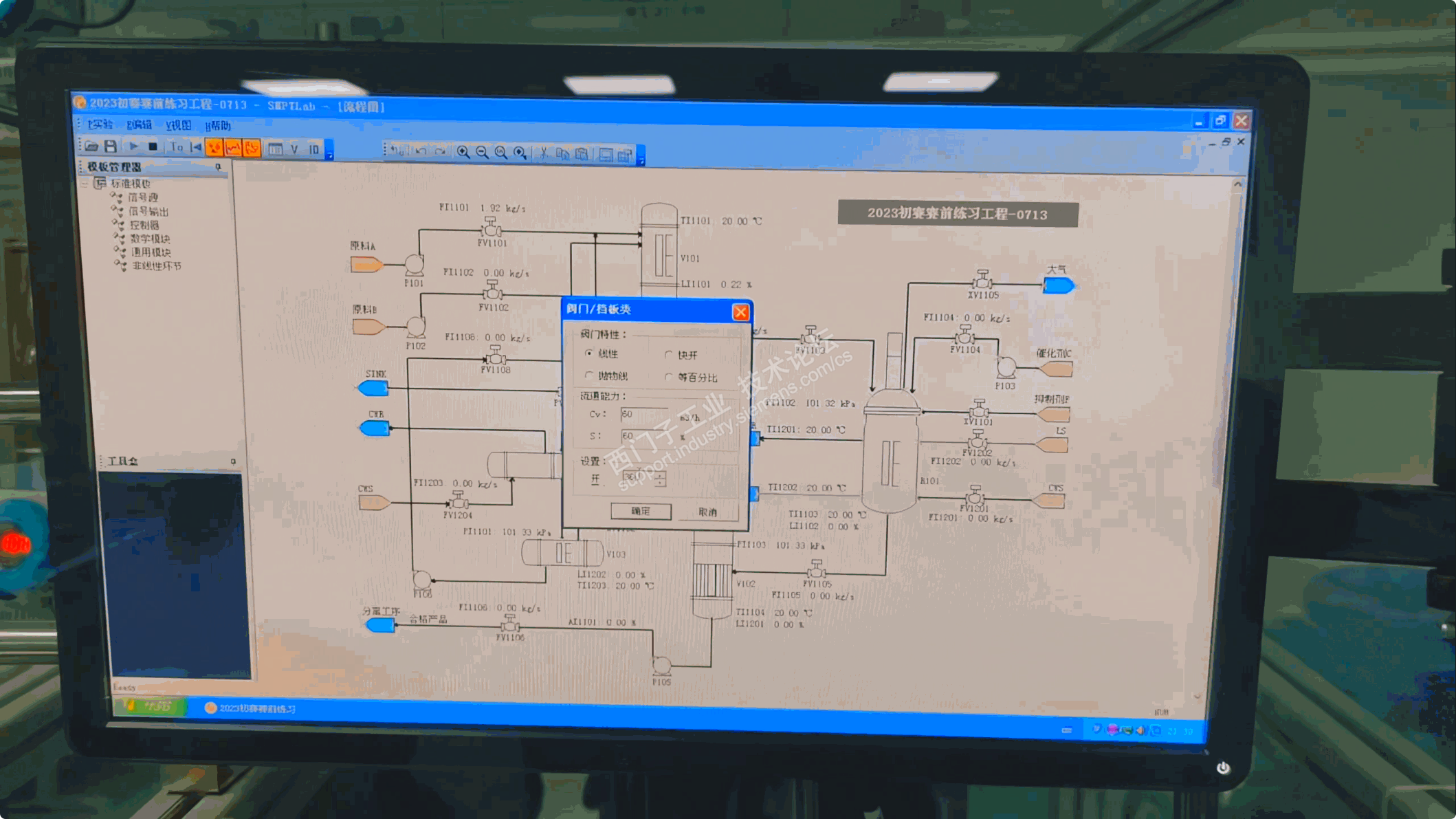

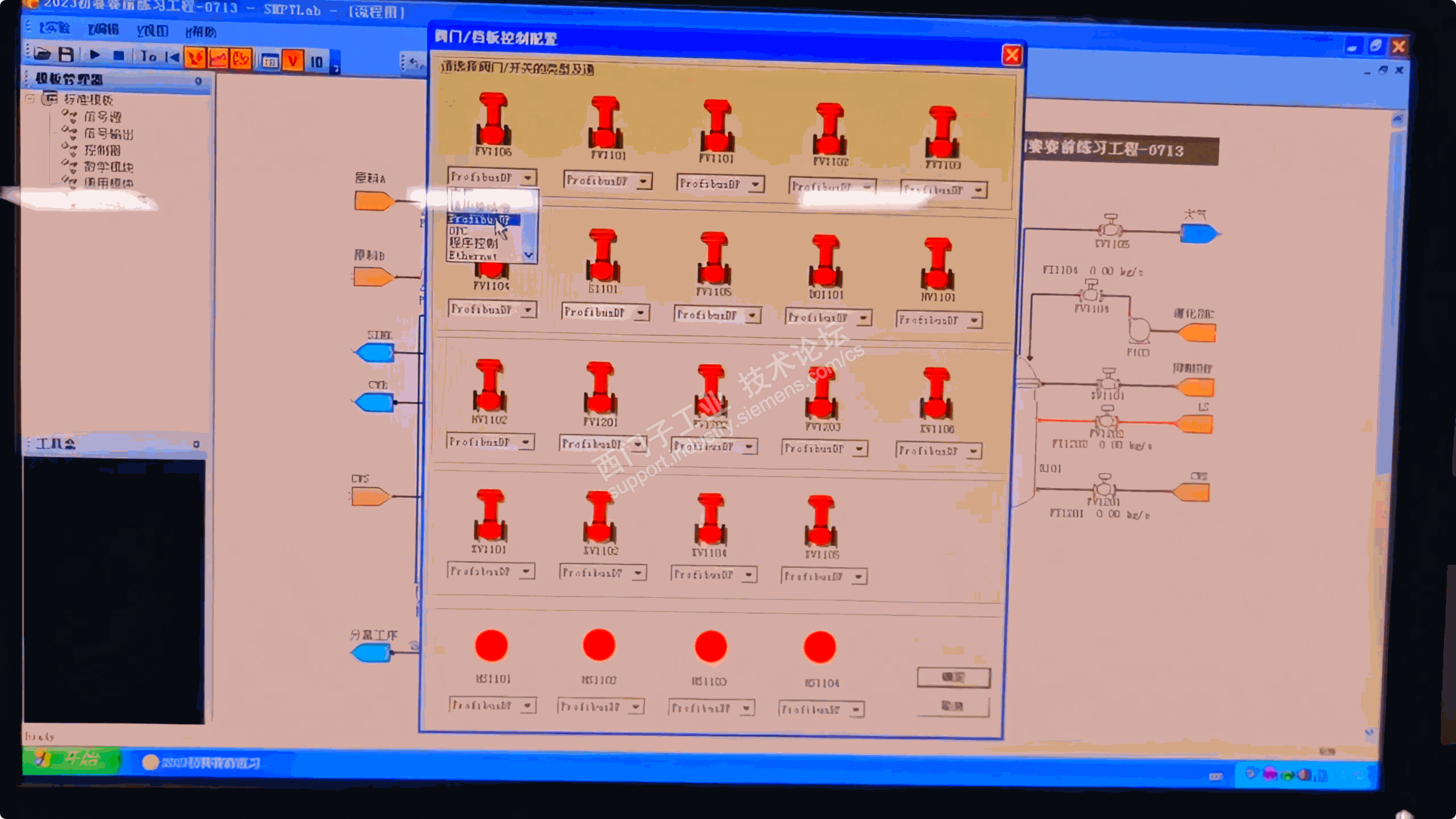

双击启动SMPTLAB，打开任意工程文件，点击“阀门配置”，在弹出的配置窗口中将阀门、开关通信方式改为ProfibusDP，点击“确定”，操作步骤如下图：

3.3 LAD程序实例

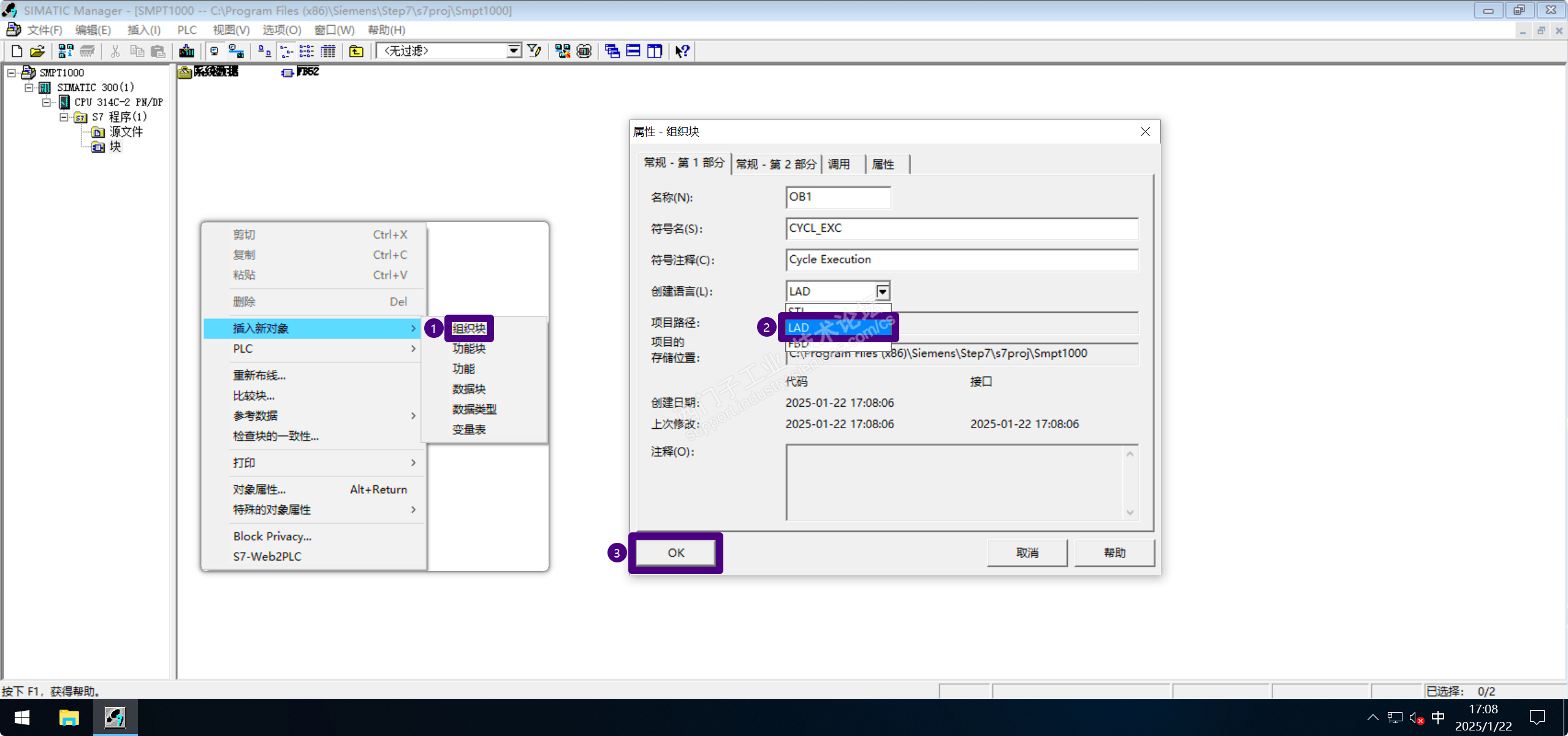

点击“块”，右键选择“插入新对象”，添加组织块，在弹出的属性窗口中将创建语言修改为LAD，点击OK，双击“OB1”，打开LAD程序块，添加步骤如下图：

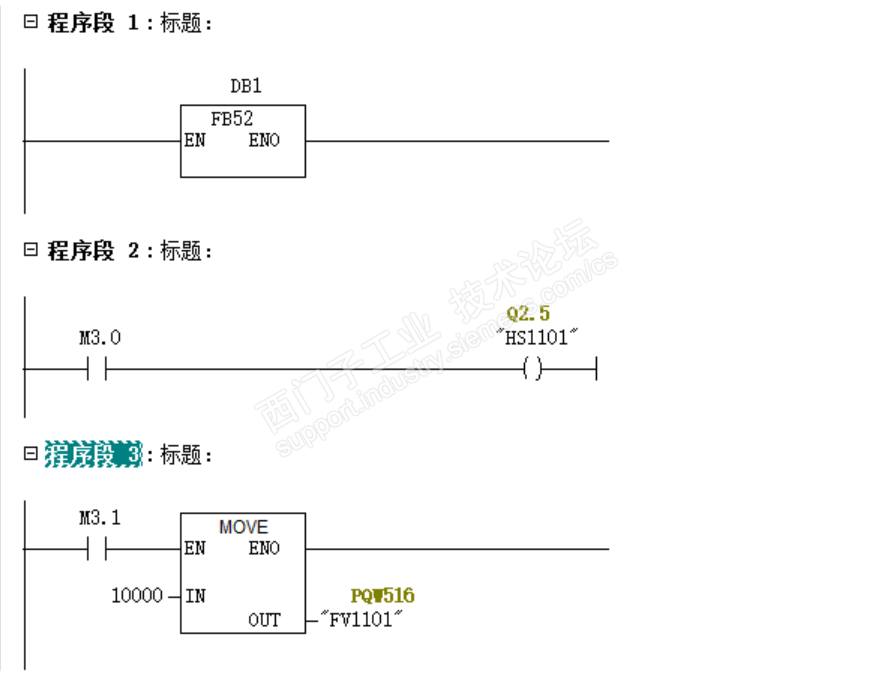

以更改FI1101流量为例，写入如下程序：

3.4 接收数据实例

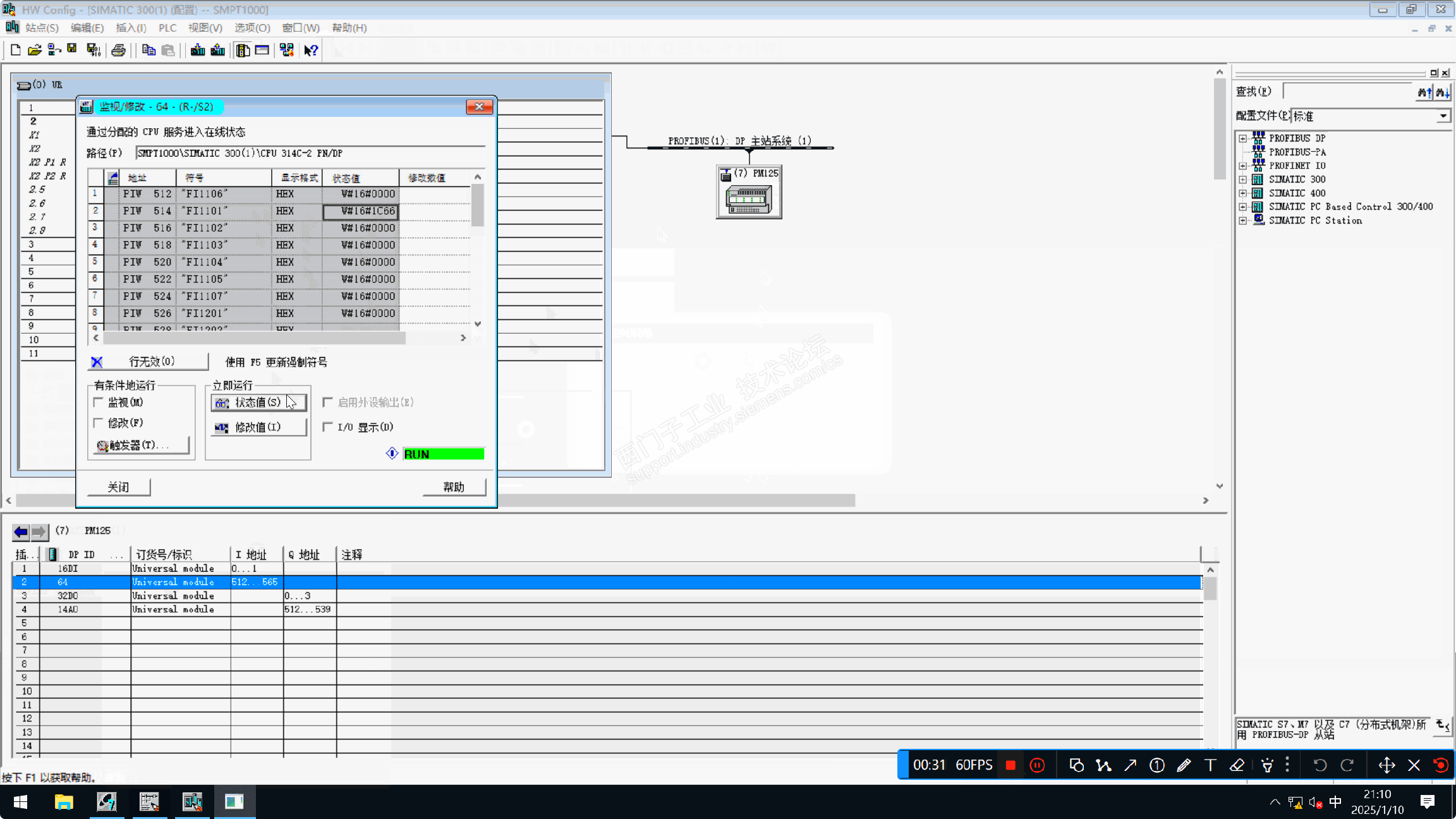

下载程序，置位变量以打开FI1101所对应的水泵和阀门，返回“HW Config”界面，右键PM125 组件详细信息配置窗口第二行，选择“监视/修改”，在弹出的“监视/修改”窗口中点击“状态值”以监视FI1101的实时状态值， FI1101的实时状态值随FI1101的流量的增大而变化，实例如下图：

3.5 发送数据实例

下载程序，置位变量以打开FI1101所对应的水泵和阀门，在SMPTLAB中点击“开始”，FI1101的流量逐渐增大，FI1101对应阀门FV1101的开度为36，实例如下图：
