S7-1500作主站同时作从站

1.     通讯逻辑可行性：

        1.     现场1500PLC可以配置为浙大中控DCS的Profinet从站，同时下挂其他从站，从而在不增加设备的情况下，实现DCS数据和1500数据的交换功能。

        2.     例如：S7-1511PLC可以作为其他Profinet主站（如1500或DCS）的从站，进行交换数据；同时，此S7-1511PLC可以下挂其他从站（如Smart或ET200SP）进行数据交换。

        3.     备注：Smart最多可以作为1个主站的从站，1200最多可以作2个主站的从站，1500系列PLC最多可以作为4个主站的从站。

2.操作步骤（以1500PLC和SmartPLC为例）

          1.首先设定：1500PLC1作为顶层主站，1500PLC2既作主站，又作从站，SmartPLC作底层从站。

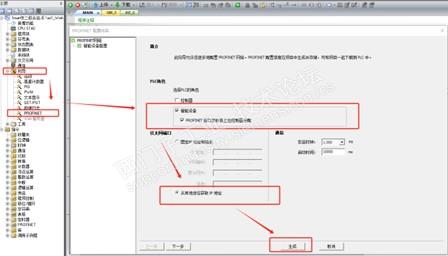

          2.然后对SmartPLC进行配置并生成SmartGSD.

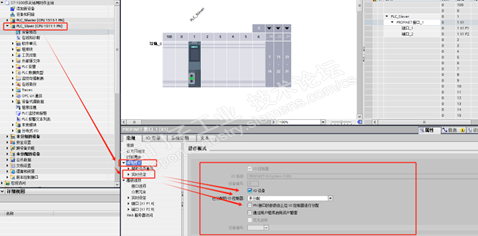

3.然后1500PLC2把SmartGSD组态为从站，并配置自身为智能从站模式，并生成1500PLC2GSD;

4.最后1500PLC1把导入1500PLC2GSD，并组态为从站，设置数据交换区；自身配置为主站。
