S7-1200 Modbus rtu通讯常见问题10

功分器

  时间过的真快，一转眼有关Modbus rtu应用的帖子已经写到第10贴了，在这过程中一直想写写有关Modbus rtu通讯的附件应用过程，并加深对新时期通讯应用的硬件进一步理解和认识。

根据官方说明，一个Modbus rtu系统网络中，可以有32个接点，因为Modbus rtu系统是一主多从的电气物理连接结构，由此，一个Modbus rtu网络最多可以有31个从站，以一主多从的通讯方式实现数据交换。

本贴写写Modbus rtu通讯的附件设备，所谓附件设备就是指Modbus rtu通讯时，可能需要用到的硬件辅助器材。随着科技的进步，有关通讯的硬件设备也层出不穷。

功分器：一种能够把一个从站的数据，分配给2个或2个以上的主站数据的器材。

器件型号：MS-M2101

2主1从功分器外型：

其中：S1（slave）连接通讯信号源侧

      M1（master1）连接到plc侧

      M2（master2）连接到其它从站设备侧

通过这个功分器，可以把原来通讯信号源一侧的通讯信号，分成2路，一路连接原信号端，新增加出来的另一端连接到新项目对应接口中，实现通讯电气回路中的阻抗匹配。

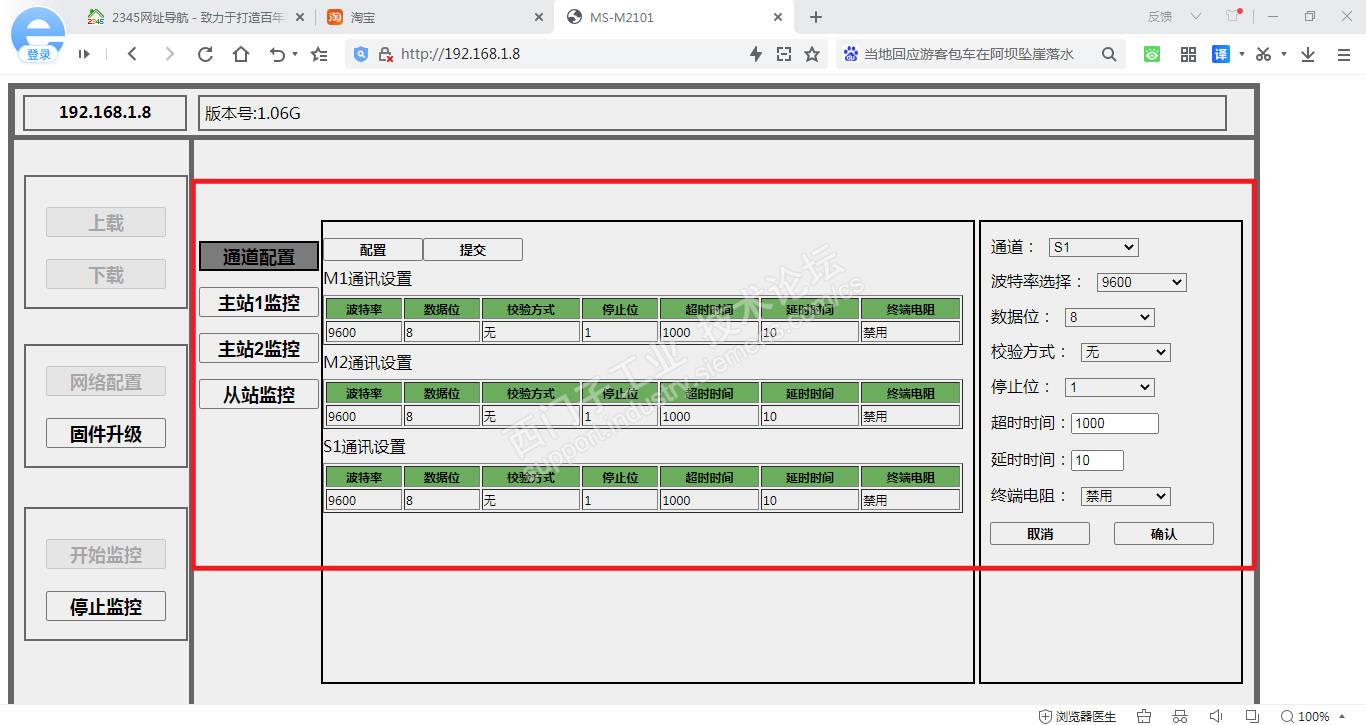

功分器参数分配窗口：

  通过功分器调试窗口，S1、M1/M2各通道的Modbus rtu通讯参数均可以独立设置，这样对于每个通道，无需均统一配置，而可以根据实际的需要自由调整，这样对通讯参数的一致性要求，就可以通过该功分器做到与通讯口的匹配。
