一次修理S7-300电源模块的回忆

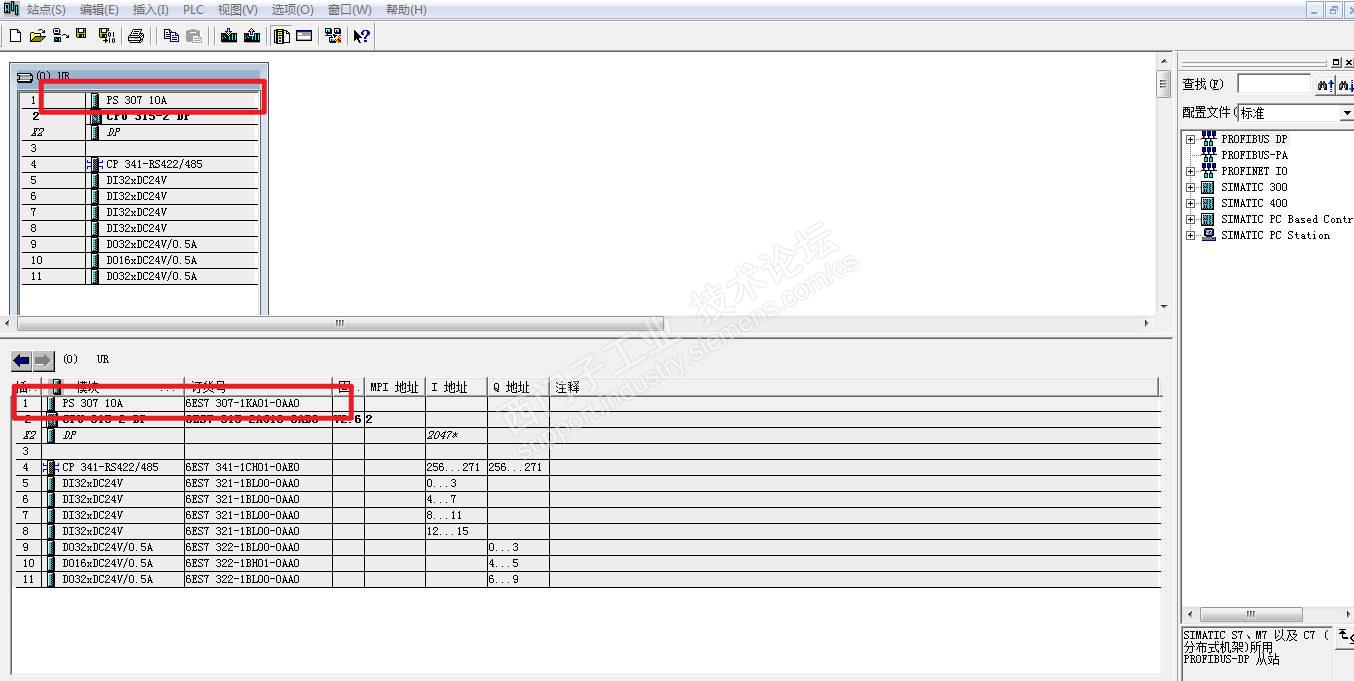

  记得那次维修时间应该是09年的前后，公司投入了一条汽轮生产流水线，其中，一台毛坯加热炉控制单元设备上，配置有如下配置，图示1：

设备系统配置中，每次看到该西门子的电源模块，让我想到一起满满的维修回忆。

  西门子电源模块6ES7 307-1KA07-0AB0，这个带电源电压输入切换功能的电源模块，也一次我认识西门子300系列模块的成长经历，图示2：

事情的经过是这样的：

  09年前后那会，有一个朋友打电话中来咨询该类似的电源模块，在220 V AC电源电压下工作，这个切换开关的状态位置应该是怎么样的，是那个位置？记得那天我在参见一个会议，没有在现场调试设备，于是，我发信息给一名刚刚进公司的学生同事，让他帮我确认一下，该电源模块在220V AC电源电压下，该电源电压的切换位置。不多时，同事发信息说，在帮我确认这个问题时，由于确认过程是没有关闭总电源的情况下进行的，也就是拨动这个红色电源切换开关到120V AC时，实际电源输入的电压仍然是220V AC，同事说当开关拨到120V AC时，只听见啪一声，控制器的所有模块指示灯都熄灭了。完了，电源模块因为操作不当，OVER了，我只能告诉同事暂时不要动，等我过来再处理。

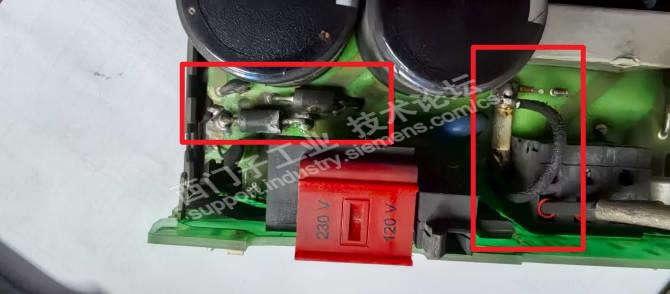

  等会议结束，我马上赶到现场，拆下电源模块回到办公室，打开该电源模块外壳，用万用表测量，板子上一个电源总快熔，和2个保护二极管存在明显的击穿，其它暂时没有查找到明显的短路情况。快熔没有合适的配件，我估算总电流后，用铜导线套导线塑料绝缘管保护，避免过电流熔断时，铜导线飞溅。保护二极管从故障了其它电源板上拆来2个替换，图示3：

黑色导线，实际上是单股铜线，套上一截导线绝缘层处理的，具体位置，图示4右侧红框：

更换被检查到的可疑元件，再次检查无误后，上电，24V DC输出正常，电源模块维修故事结束，上述图片是我今天特意打开来拍摄的。

  时间过的真快，一晃已经到25年的8月中旬，经过一年多的提前筹备，这台伴着我共同成长的设备，明天就要光荣退休了，新设备很快在月底前进场安装。上午在拆设备的过程中，我特意拆下这个电源模块，带回办公室重新打开看看，这个已经正常工作10多年的西门子电源模块，如果有合适的应用，还可以发挥它的作用。

                                                                                                               2025/8/15整理
