PORTAL与STEP7的关系

  论坛上正在投PLC应用的稿件，我一直想不出写点什么内容，手头近期事情也比较多，正忙于应对各种事务，今天相对比较空闲，想写一写PORTAL与STEP7的关系。

记得在我安装portal V13 SP2版本时，我曾经到工厂的设备上，想用portal版本的软件完整上传老设备的项目，通过一番上传操作后，能够看到原项目的各块信息，但是，就是无法保存项目。手头上真好有一个S7-315 2DP的CPU放着，可以重新来做验证测试。

测试的软件：

有PORTAL V15版本，step7 V5.5版本。

硬件：

1）24V电源模块；

2）S7-315 2DP的CPU；

3）需要的MPI适配电缆。

测试1：

1） 在step7创建一个测试项目，用portal V15版本完整上传：

1.1） 新建项目，图示：

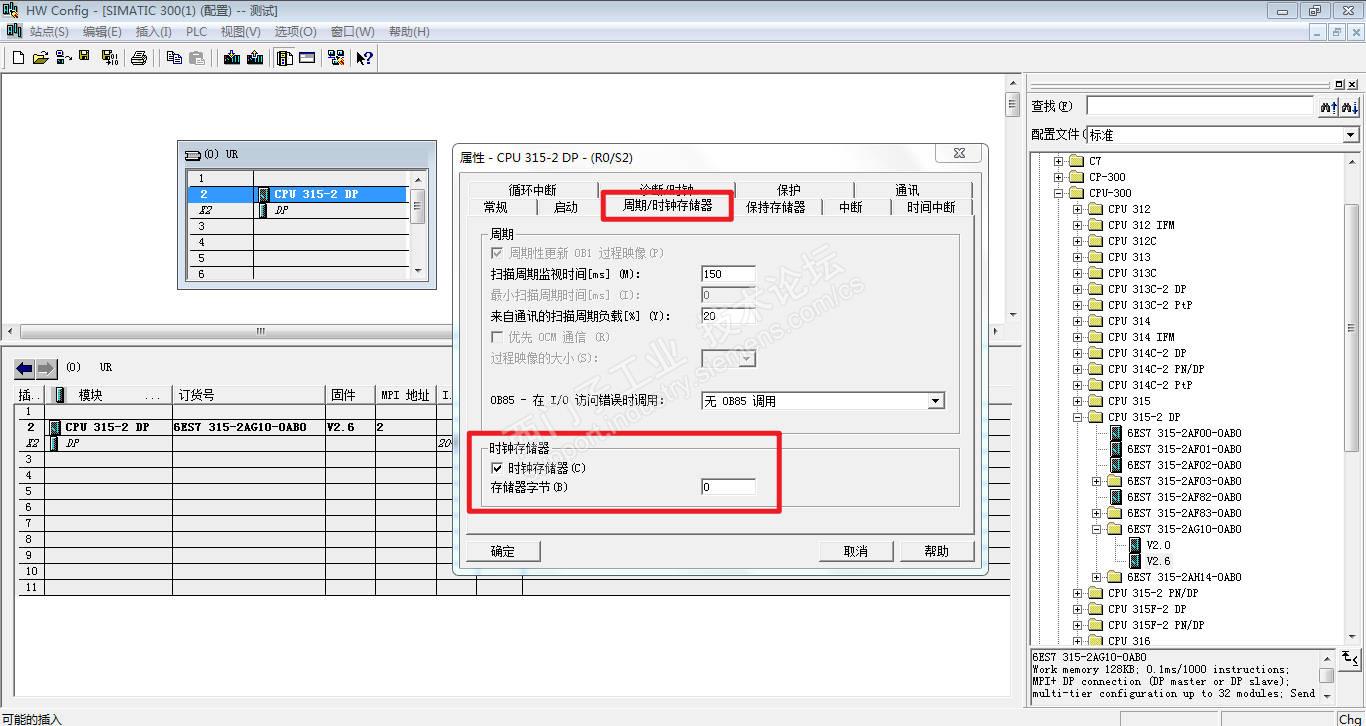

新建一个300的测试项目，并勾选系统时钟MB0，编译后没有错误。

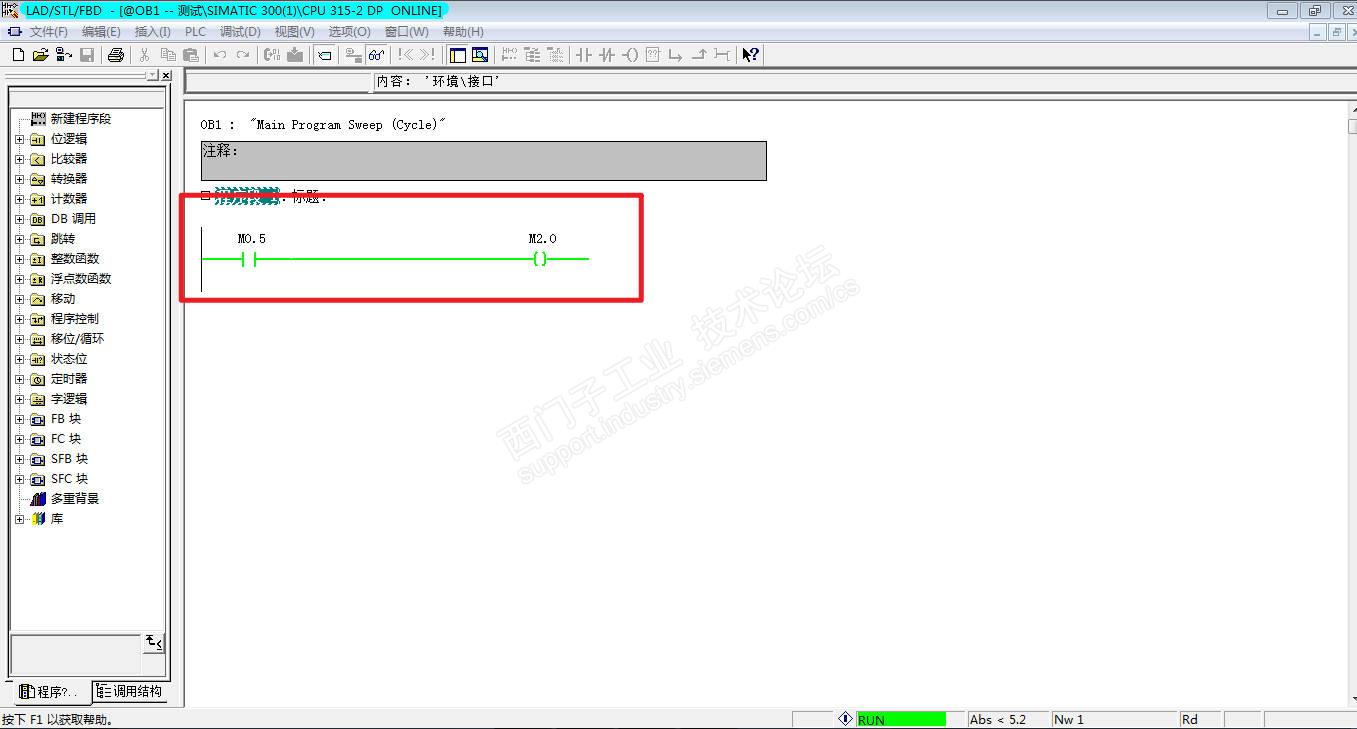

1.2） 用系统时钟，在OB1中写一个简单的测试程序：

系统时钟M0.5（秒脉冲）生效，M2.0根据秒脉冲的驱动正常输出。

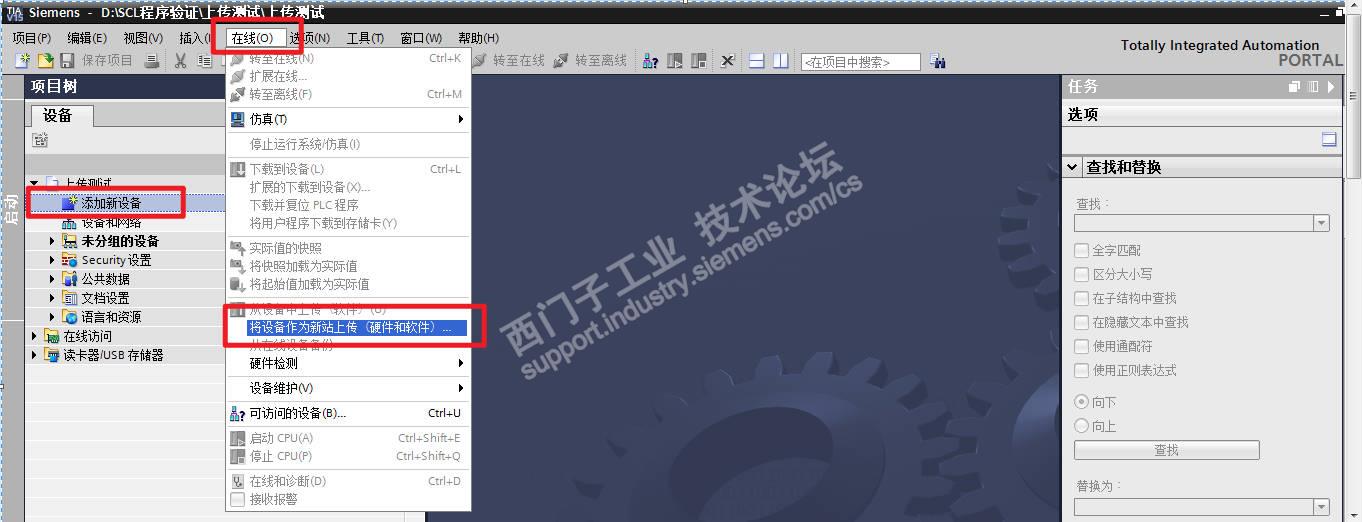

1.3） 打开portal V15版本的软件，准备将原step7的项目完整上传，图示：

创建一个上传测试项目，在线下来菜单选择“将设备作为新站点上传（硬件和软件）。

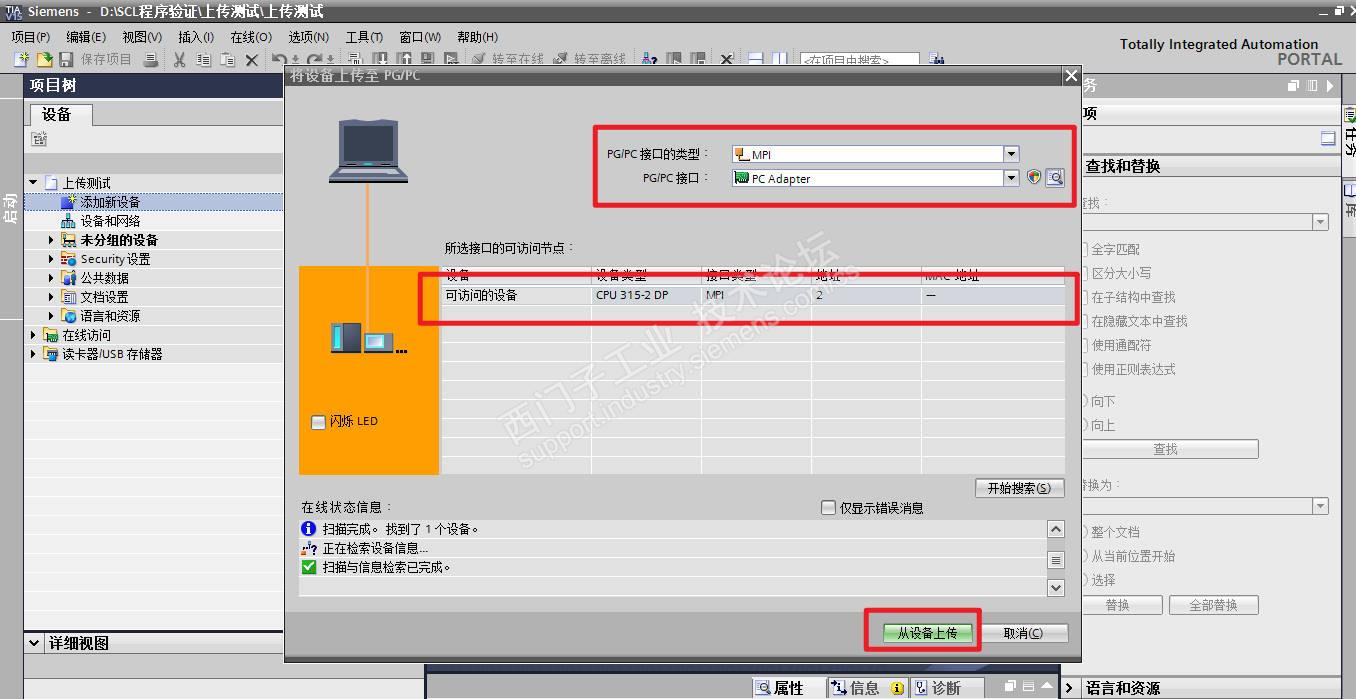

1.4） 在弹出窗口选择连接的驱动，图示：

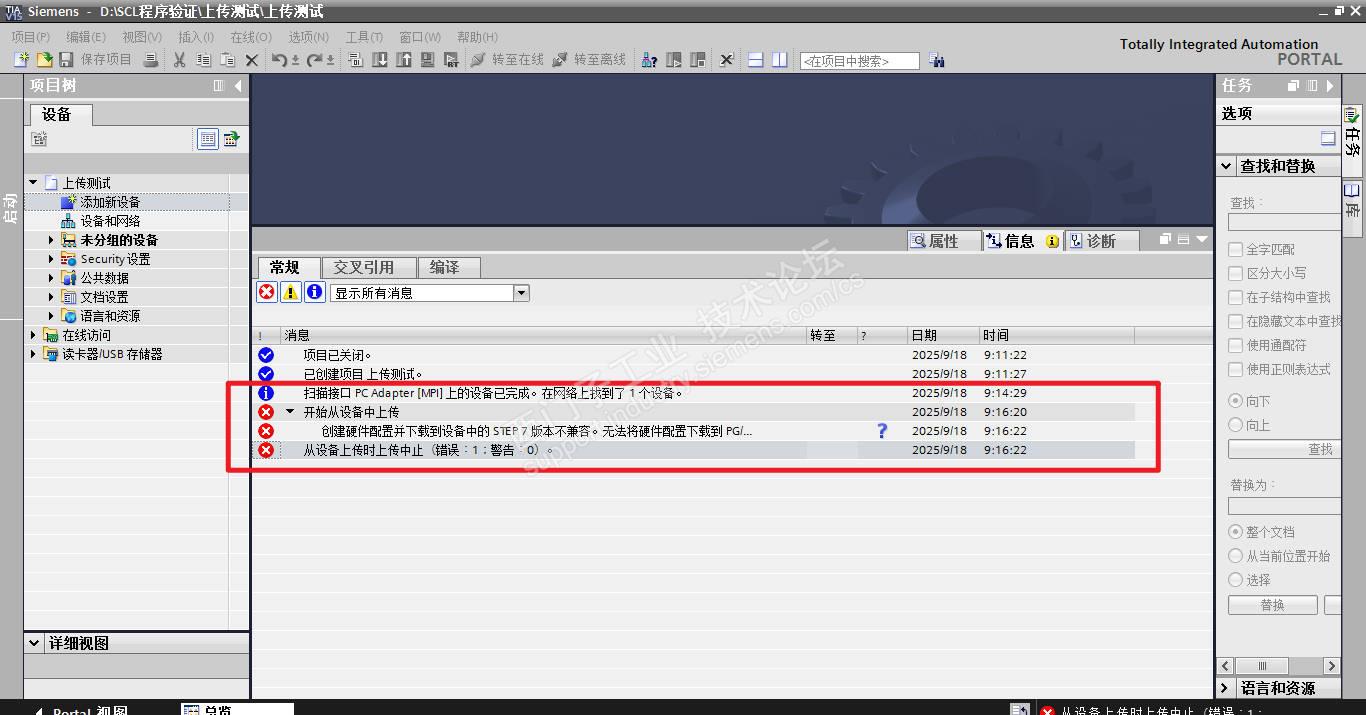

1.5） 上传过程出现报警，图示：

报警信息提示，上传项目与软件不兼容，终止上传。

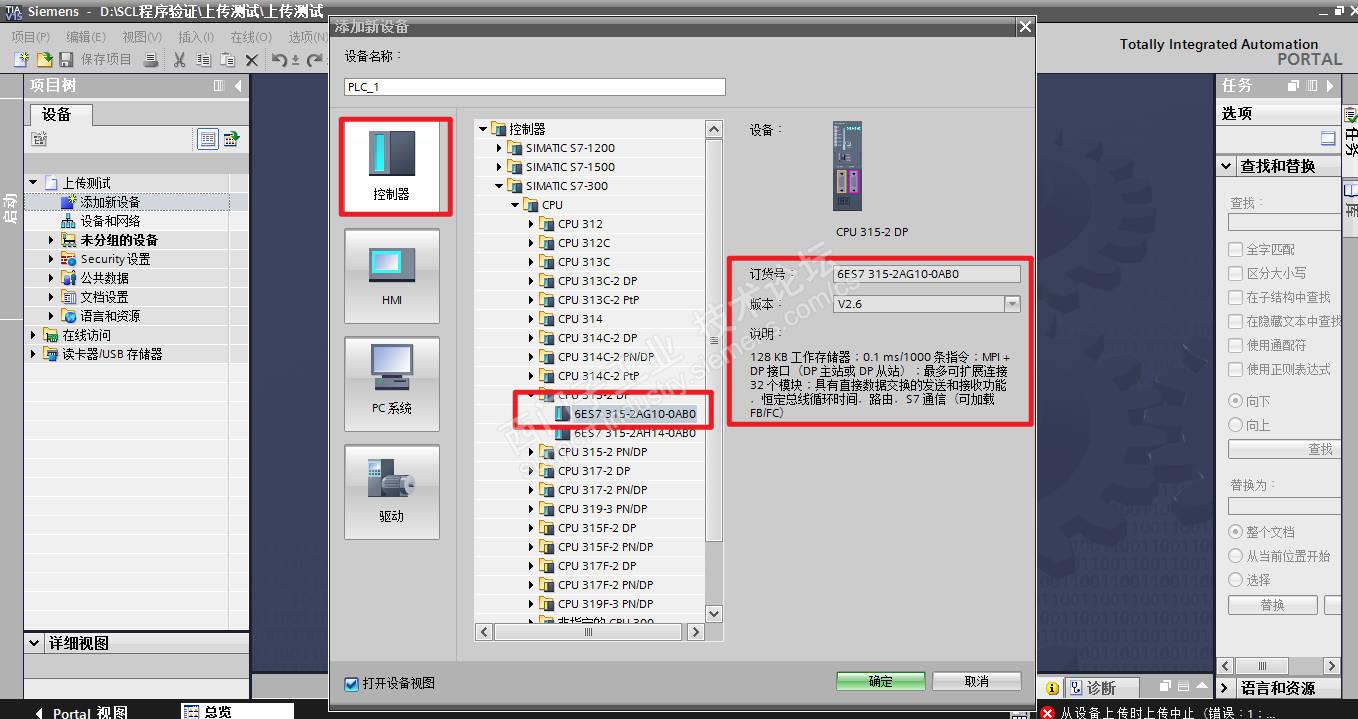

1.6） 在portal V15版本中，创建一个cpu是315-2dp的项目再上传试试，图示：

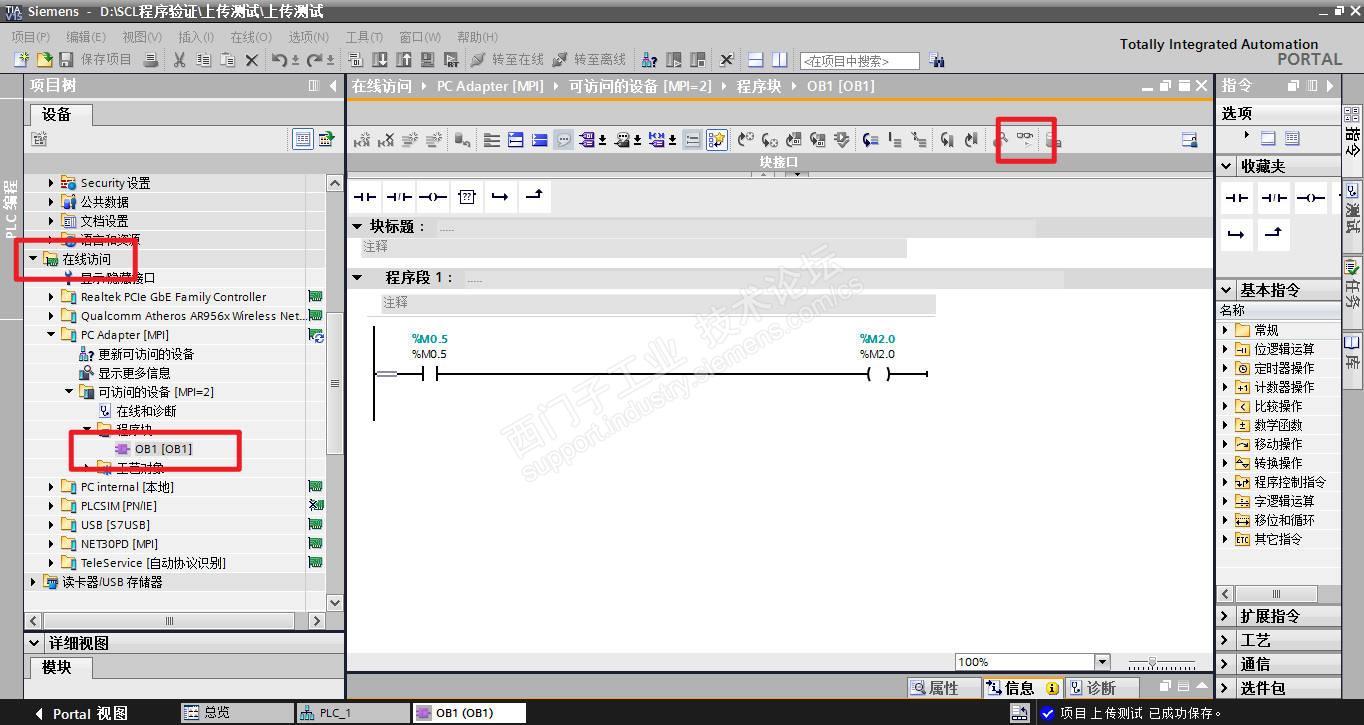

1.7） 创建后，没有上传按钮是灰色，在线访问按钮下，找到可访问设备及再step7编程环境中创建的OB1程序块，可以打开，但是，不能够在线和保存，图示：

  由此，说明在step7编程环境下载的项目，在portal V15版本上是不支持完整上传的。

测试2：

2） 在portal V15创建的项目，用step7 V5.5版本上传测试：

2.1）新建在portal V15编程环境的测试项目：

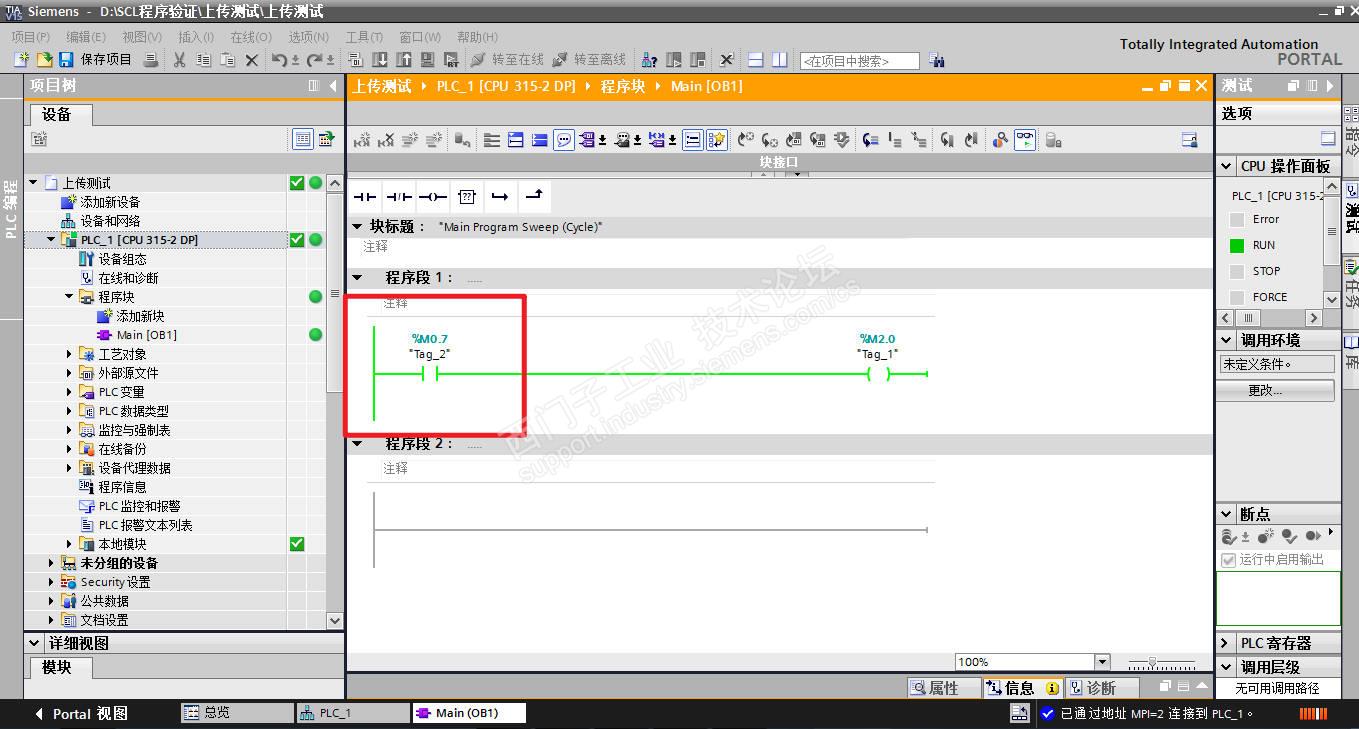

2.2）在OB1中编辑测试程序，图示：

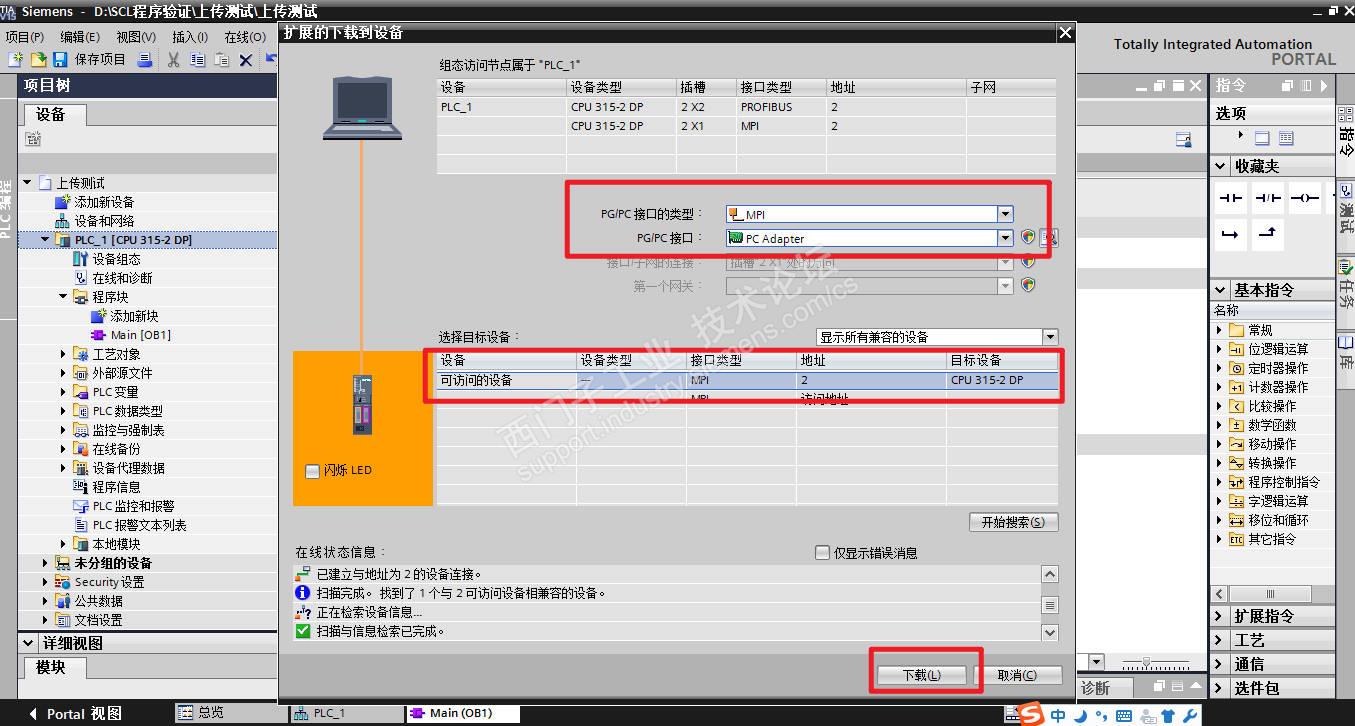

为便于区别，将原1秒脉冲用2秒的脉冲写，下载在线监控脉冲输出正常。

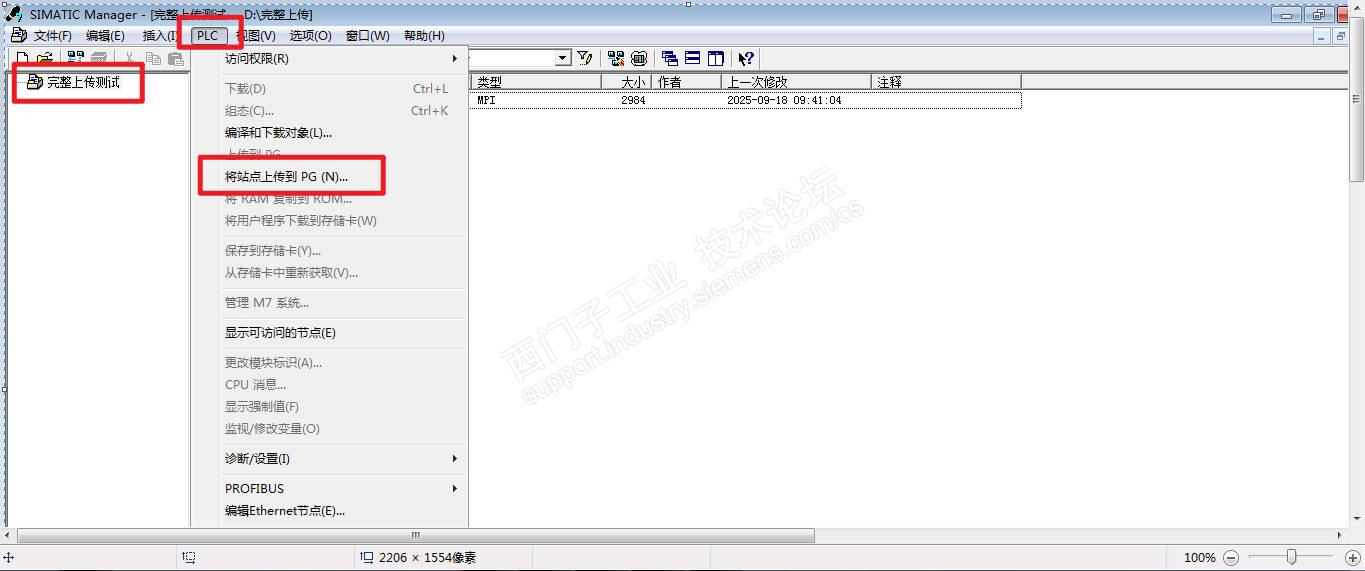

2.3）打开step7软件，测试完整上传，图示：

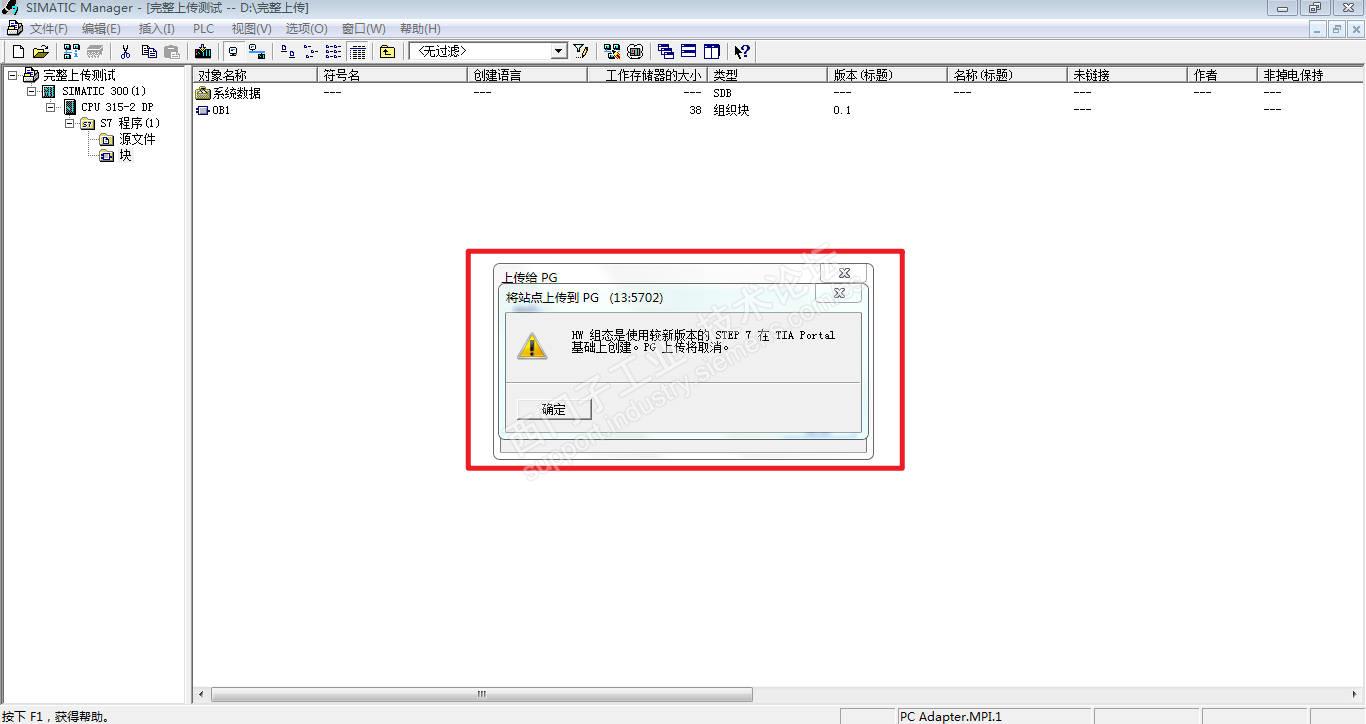

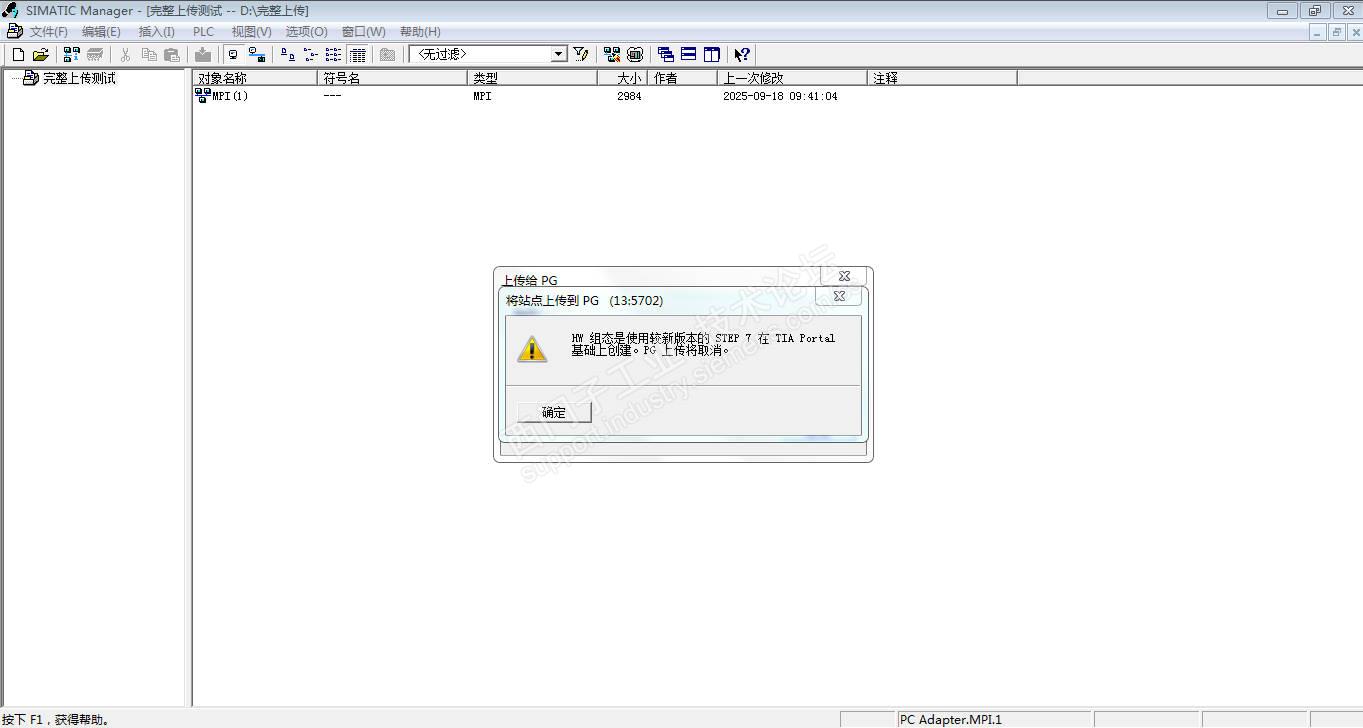

上传过程会报警，图示：

终止上传，确认。

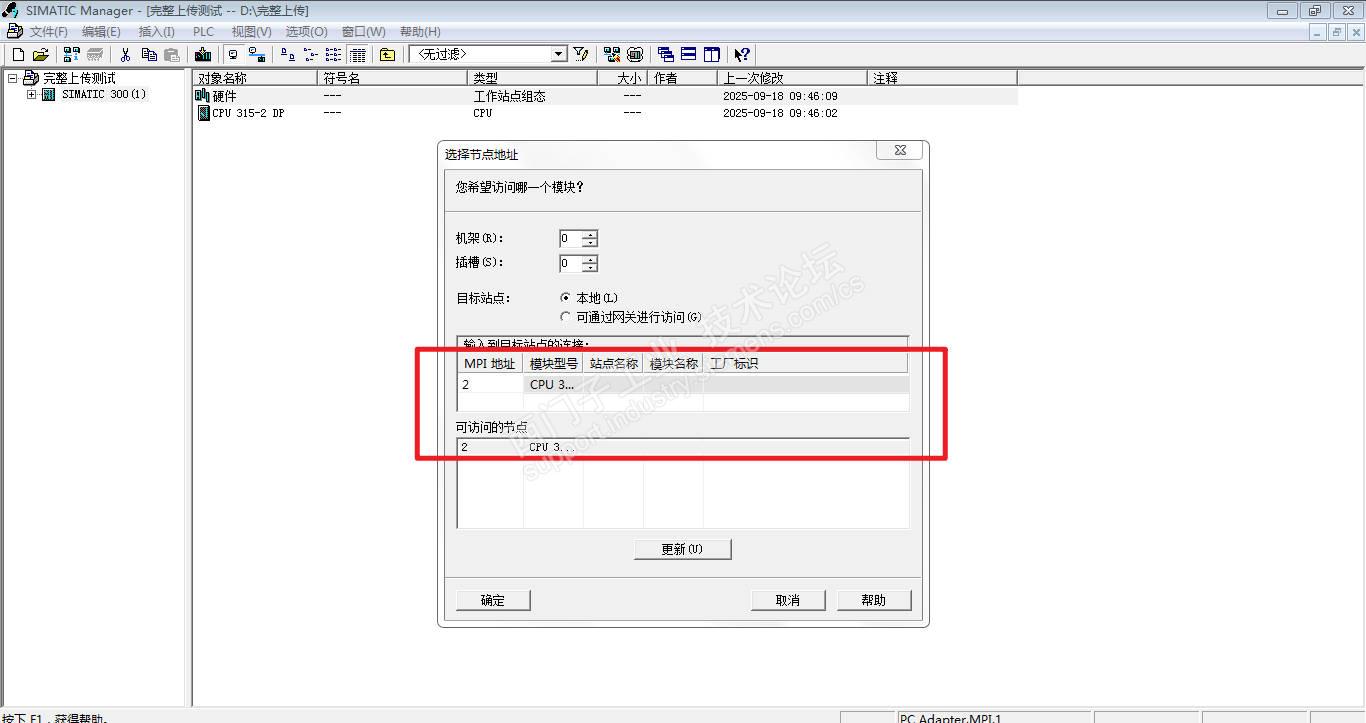

2.4）创建cpu后，再上传测试，图示：

上传同样被终止。

测试结束。

结论：用portal V15版本创建的项目，用step7 V5.5版本的软件无法进行完整上传。

这仅仅只是用特定的软件测试环境下的结果，不能够作为指导建议，特告知。
