一、概述

        不知道大家在做上位机控制电机启停的时候，一般都用什么方法去写数据给PLC。比如：

                1、 WINCC写一个位发给PLC，PLC接收到这个位，电机启动，PLC复位这个位。停止也是如此。

                2、 WINCC在左键按下动作中写一个位发给PLC，PLC接收到这个位，电机启动，WINCC在左键释放动作中复位这个位。

以上，我比较倾向于第一种，所以在S7-200、300、400、1200、1500中一向如此使用。也就是上位机发1信号，PLC内复位此信号，也一直正常使用。直到最近做了一个项目，用到了1500，在使用过程，WINCC偶尔启动或停止电机时，要给好几次命令。

        该来的还是来了，早就知道在400、1500中使用这种方式会有一定的概率会出现写入不成功的情况，此问题，在SIEMENS赵欣老师《PLC通信原理探秘系列》中有专门介绍过。就是上位机跟 PLC通讯是时间片TS和CCP的问题。

                - S7-300是基于CCP

                - S7-400/1500是基于时间片

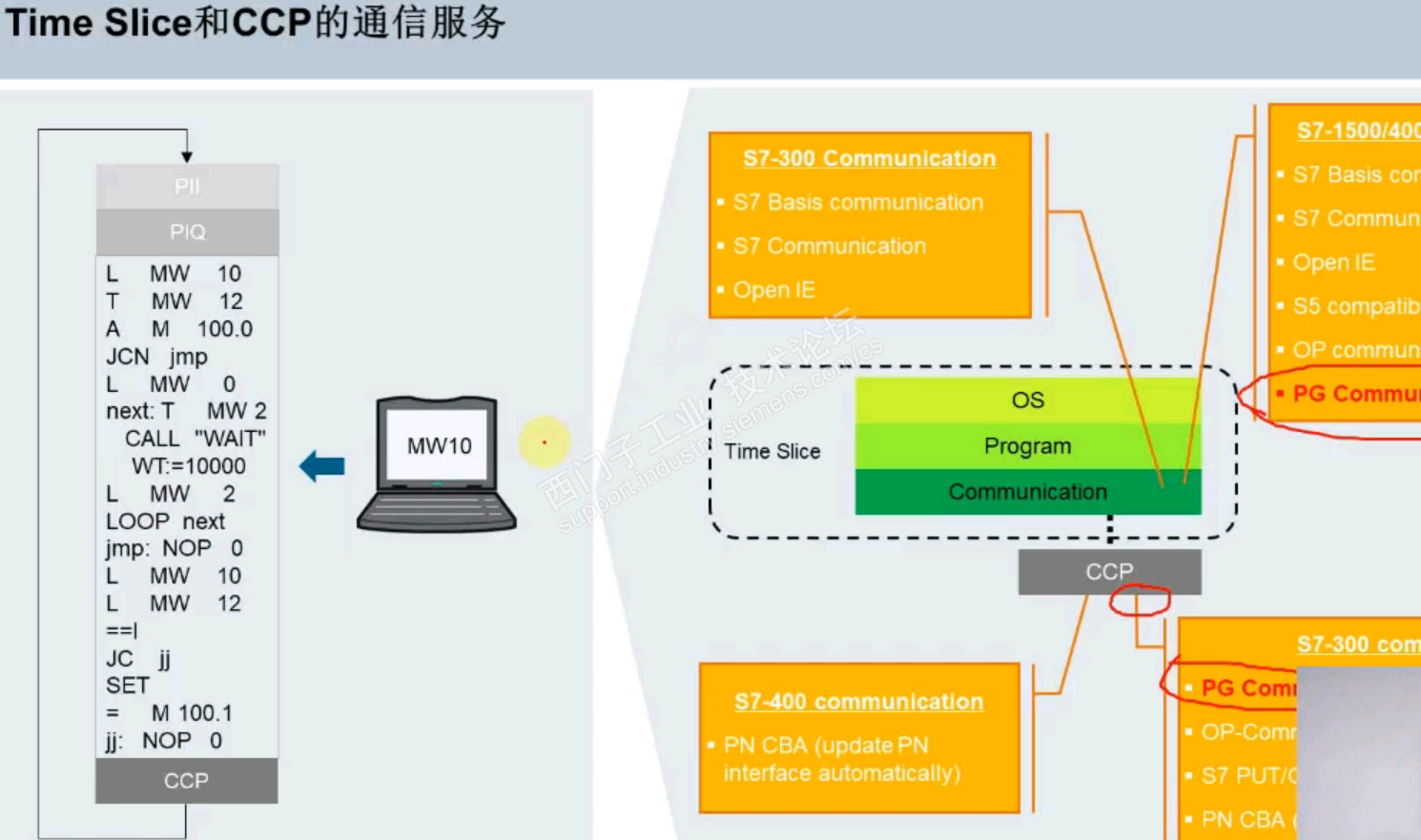

如图：

二、发现问题

        1. 情况说明

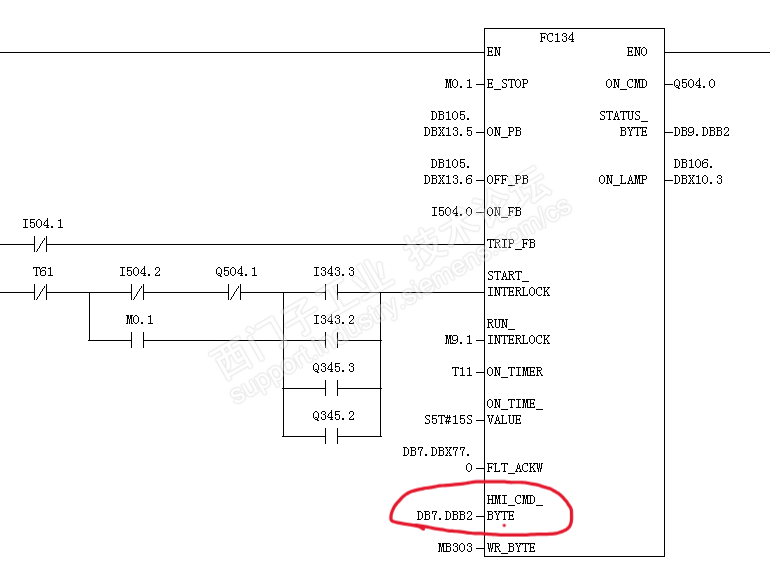

        我的问题跟这种情况差不多，做了个电机块，在INOUT接口做了个控制字，主要是用作启动、停止、手动、自动。WINCC做了面板，对应这个控制字。如图：S7-400中的块

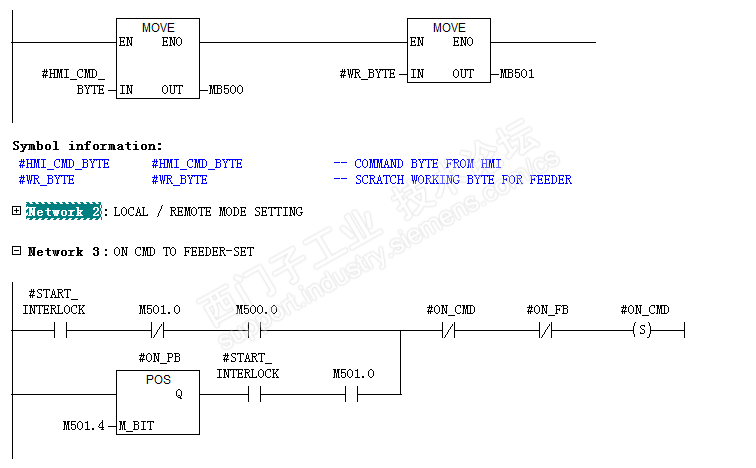

在块中定义INOUT接口，把这个控制字赋给临时变量，通过临时变量做一些逻辑处理，再把0写回到控制字，做复位

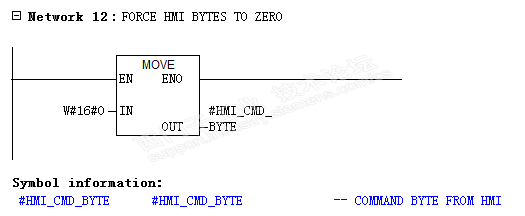

复位控制字，写入0

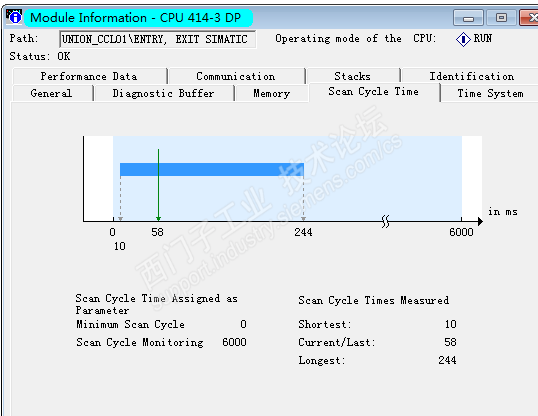

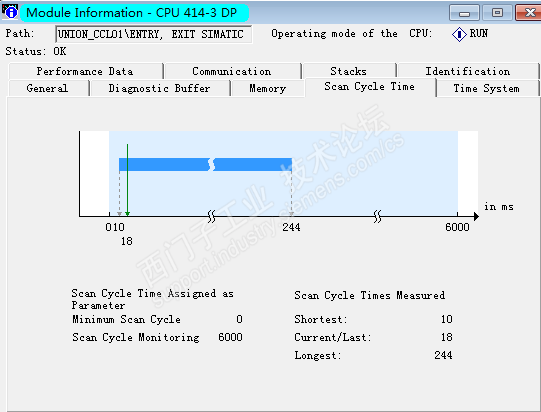

在S7-400中一直这么使用，有十几年了，一直没出现过问题，看了下扫描周期，在十几ms左右。直到最近在1500的一个项目上使用，出现了不能每次都能写入到PLC的情况。后来想想，应该跟扫描周期的快慢也有关系。扫描周期快了，出现问题的概率就小。

2．问题点

        1、上面的程序，如果上位机写过来的数据，刚好在NW3之后，NW12之前，那么，控制字会通过INOUT接口，直接写回数据0，#ON_CMD就不会置位。

        2、如果在NW12之后给数据过来，此数据也不会保留到下一个周期，重头再赋给控制字，因为FB调用结束后，会把现在的值0通过INOUT接口写回到实参。

三、解决问题

既然INOUT接口会在块调用之后写回数据，也就是在一个周期内，数据被改写了。那能不能像CCP方式一样，把数据保持到下个周期，这样就解决问题了。

解决方案：

        1、 使用IN接口，这样实参不会被改写

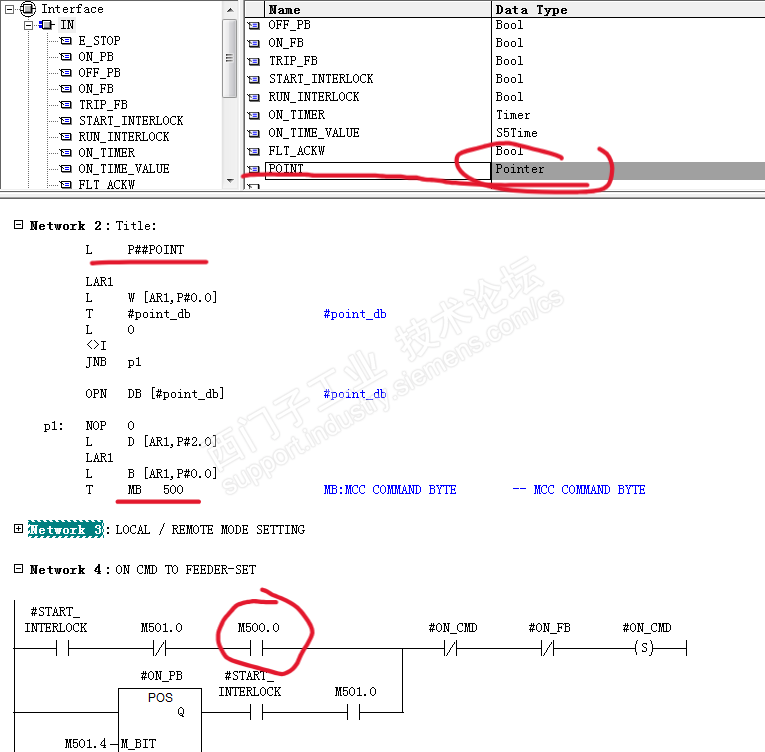

        2、 IN 接口使用POINT指针

实际方式就是通过指针，把实参的数据复制给临时变量，判断临时变量的数据是否为0，如果为0，那么就是实际数据没有接收到，不复位实参。如果临时变量不为0 ，说明接收到了数据，复位实参。

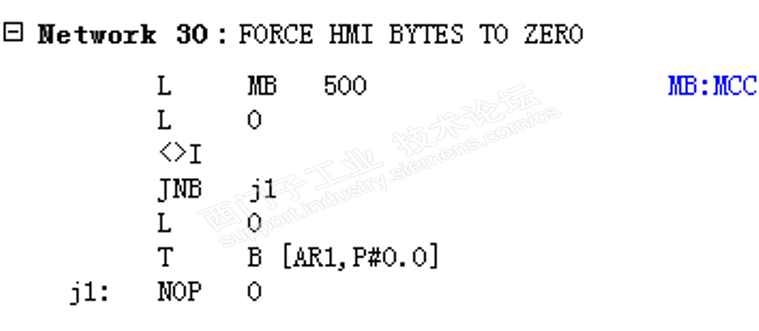

数据清零

四、测试

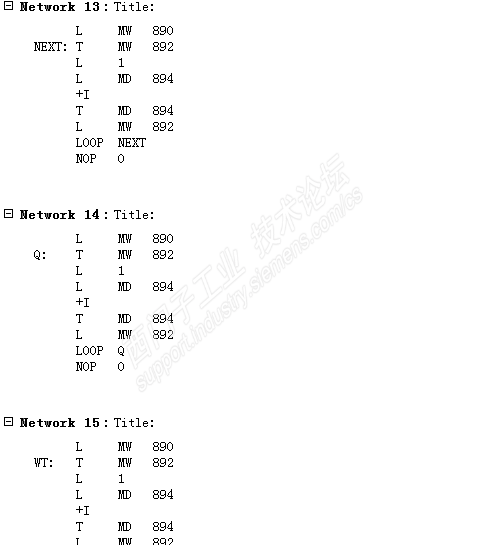

在NW30之前，增加的循环，保证WINCC给过来的数据大概率是在这个位置。扫描周期也增加到了58ms。测试下来正常，问题解决。

五、1500的解决方案

        1500也跟 S7-400一样，改成IN接口。但是，S7-400可以通过指针来触决，那么1500没有指针，只有Variant，不太好处理。

这时，又想到了赵老师讲过的《从S7-300_400到S7-1500看变址寻址的改变-连载》系列，其中提到了引用（References）寻址。感觉有戏，经过一翻研究，完善解决问题。

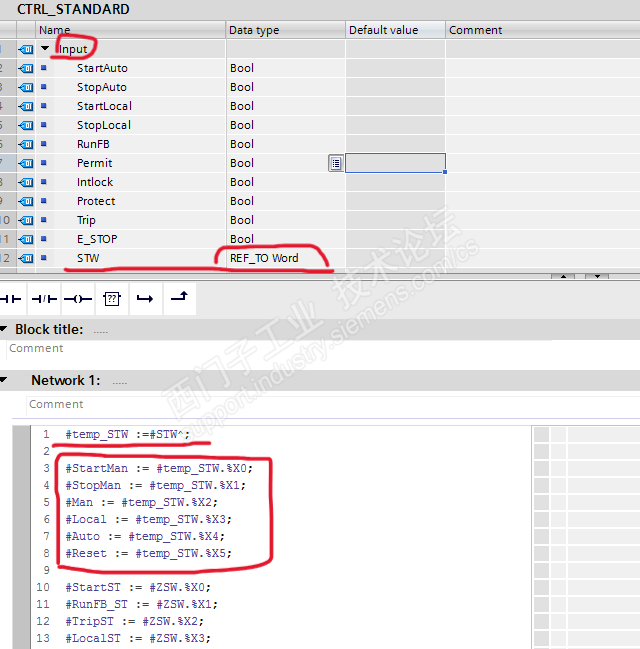

1.在IN接口中定义接口为引用

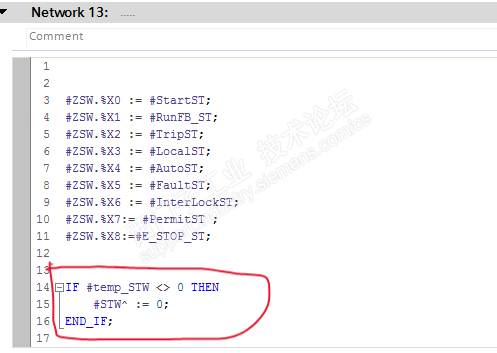

2．解引用

测试：：

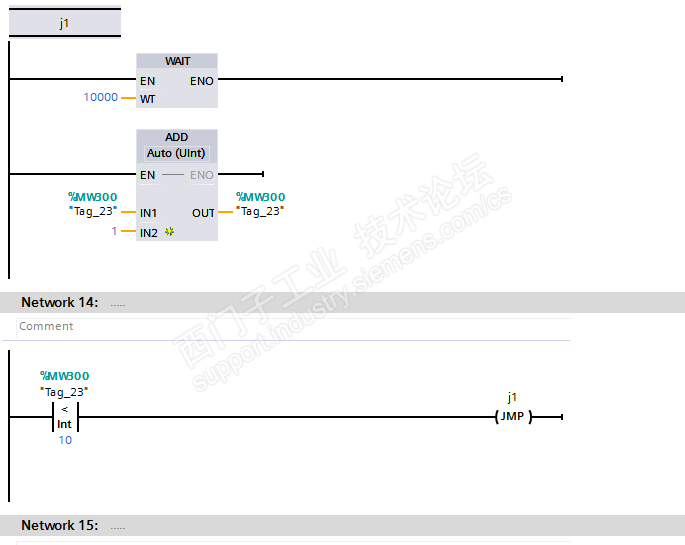

在MW13前增加循环，保证大概率上位机写过来的数据会在此

这里说下引用，使用下来，有点像400中的POINT指针。在400中，要对指针进行数据解偶。1500中，直接使用引用，不用管内部结构，比较方便。
