S7-1214C通过Modbus rtu与智盛三相导轨式多功能智能电表通讯

智能电表篇

  近期，配合公司开展的数采项目在公司范围内的全面铺开，要求将在各子公司范围内的所有设备状态，尽可能的上传到公司的OA平台上。为电能管理项目展开，我选了其中一款带RS-485通讯的智能电表，方便安装选择导轨方式。

智盛导轨安装式三相电表的通讯参数设置：

1）  按SET键，出现PS 0000时，设置PS 0011的密码，然后分别设置站地址ID = 0005；

通讯频率BD = 9600；校验PY = N；电流比Cr =按实际的互感器电缆比值设置。具体通讯参数根据实际需求与说明书的设置范围进行。

2）  设置完成退出参数后，按“?”键确认，当出现YES字样，退出智能电表的Modbus rtu通讯参数设置。

西门子S7-1214C+CM1241 RS485模块Modbus rtu通讯编程：

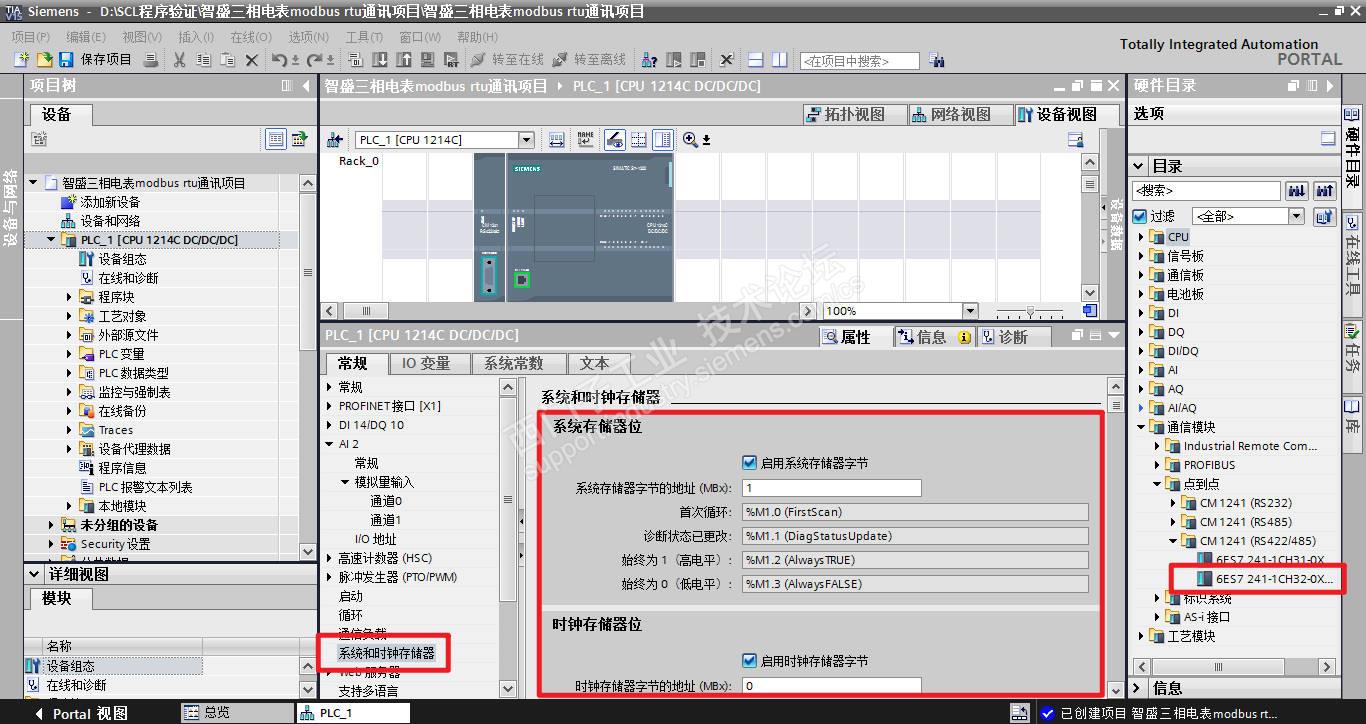

1）  创建新项目，图示1：

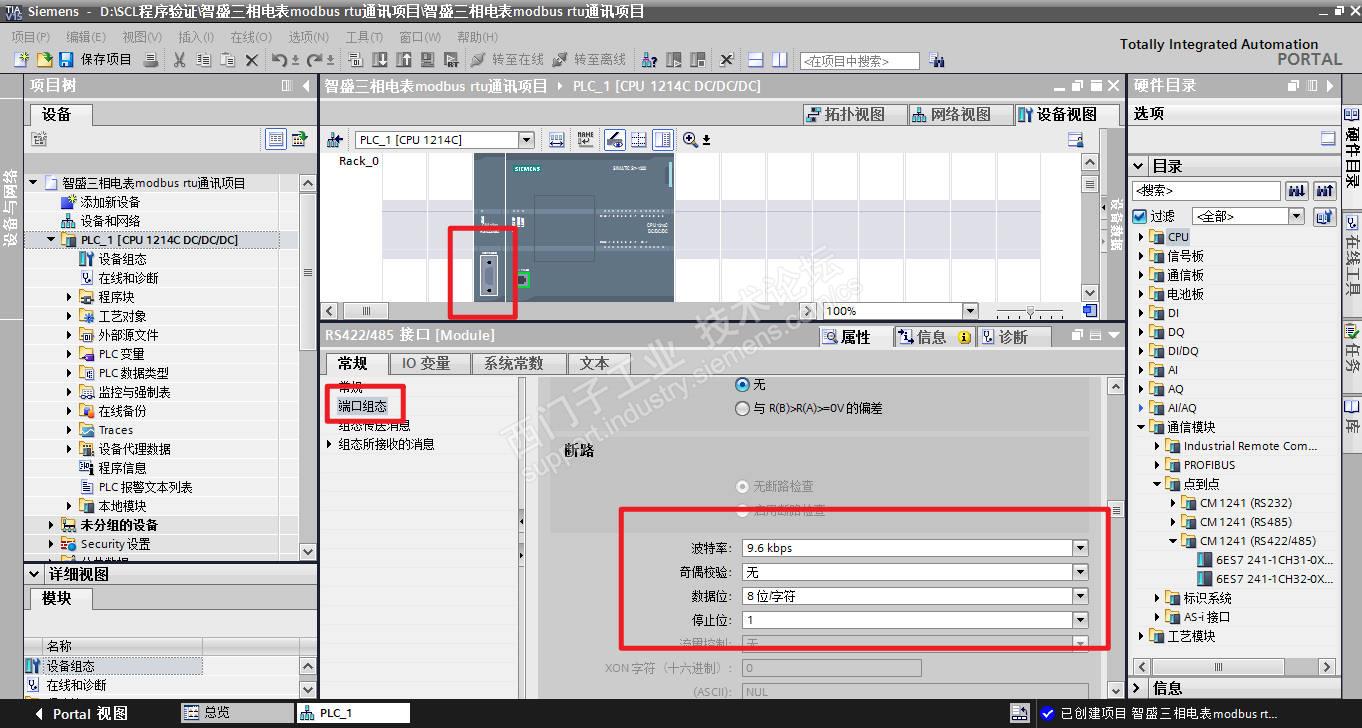

2）  CM1241 RS485通讯模块，按默认方式，图示2：

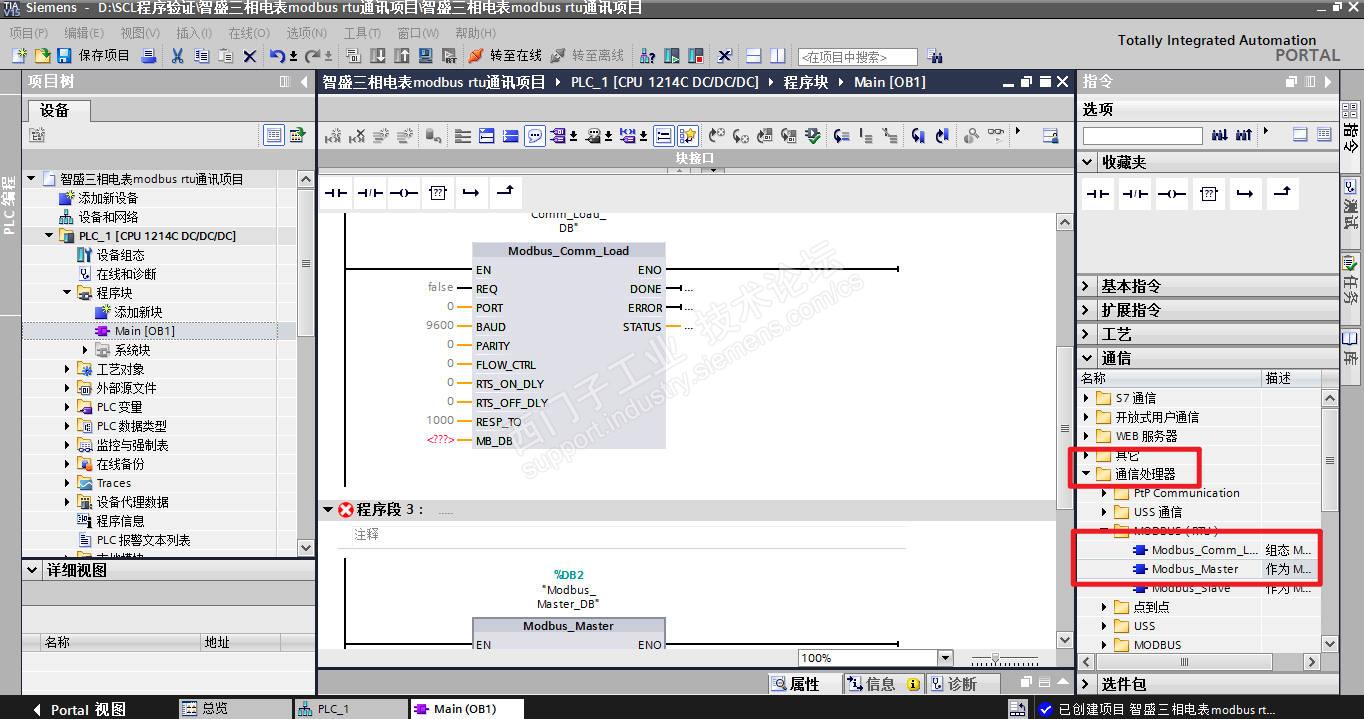

3）  拖拽通讯指令到合适的编辑区，图示3：

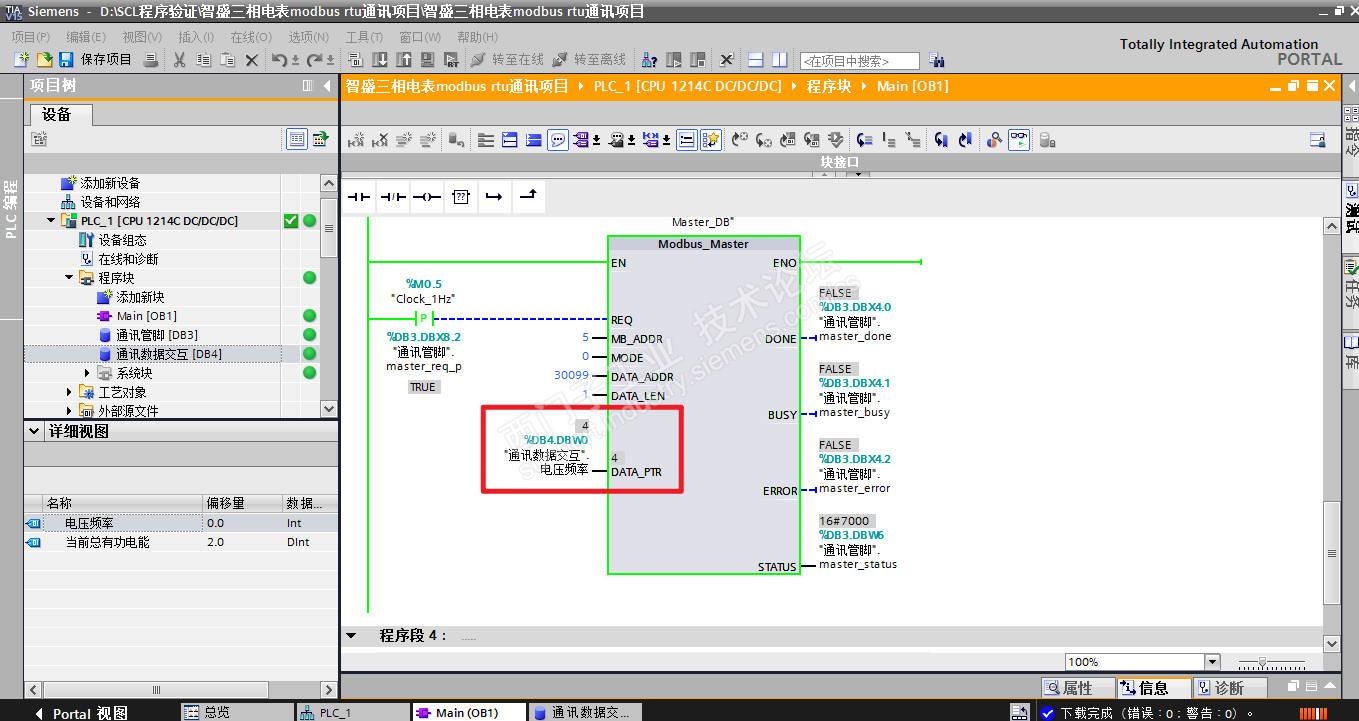

4）  填写必要的管脚，图示4：

5）  编译。保存项目后，将项目下载，图示5：

通过随机说明书，查看读取站通讯频率的寄存器地址是0X062，折算到10进制数是98，这样DATA_ADDR的数值是30000 + 99 = 30099，是按30000 + 1寻址的。

硬件连接：

智能电表    CM1241

18#           3#

17#           8#

在实际调试时，如果通讯不成功，可以对换这些端子的对应关系，达到通讯极性一致。

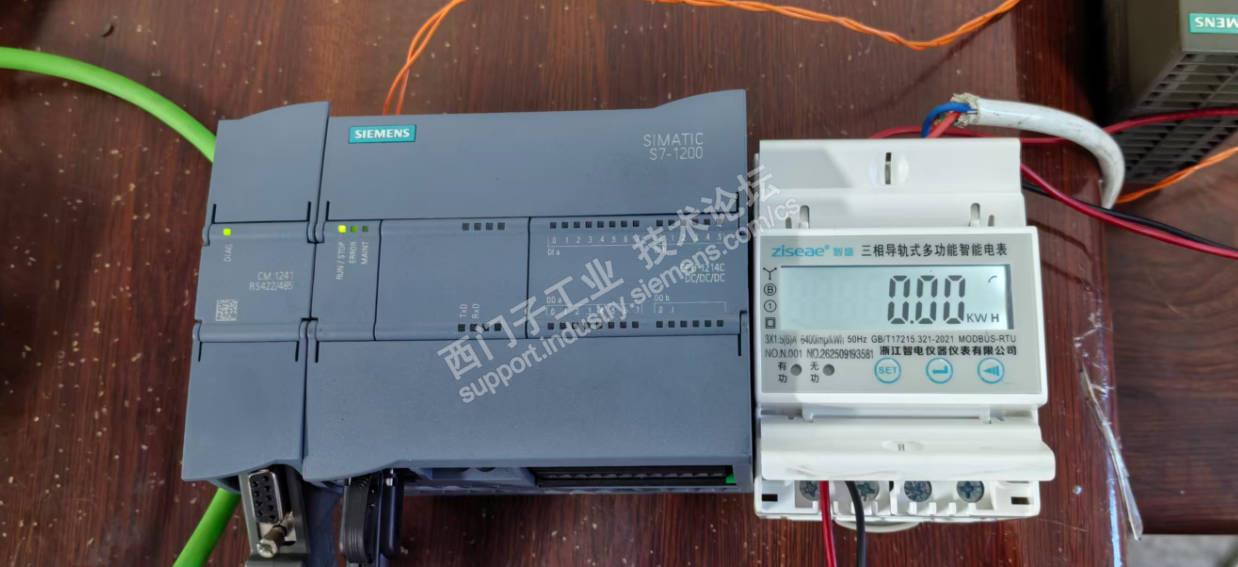

实际的联机：

                                                                                                           2025/10/14整理
