西门子S7-1214C扩展板CB1241与安东LU1200数据记录仪的RS485通讯

  为配合宝马考评整改的工艺要求，要求部分设备具备生产设备一些数据的显示和数据记录，因此，我根据工艺要求，结合目前工厂设备的实际，选配部分记录仪设备。

具体工艺要求：

1）增加锻压机闭式模具在生产过程中的实际在线温度检测并记录；

2）增加中间毛坯炉，出料温度的在线检测和记录；

3）增加锻压机的工作行程和压力显示并记录。

根据部分工艺要求，我选择了福建厦门安东LU1200的4通道数据记录仪，作为现场温度及行程、压力信号的采集。并就近将在线信号，通过RS485接口连接到工厂的profibus DP系统的设备上，其中，锻压机辅助设备喷墨机械手的控制配置是S7-200 （226CN），具备2个RS485通讯口，可以利用其中的一个口，采集部分现场信号。同时，在中央控制的主站控制柜，新增加一个S7-1214C+CM1242-5的从站，将新增加的数据上传到公司的OA系统上，进行记录，数据的双重记录，确保了数据不易丢失的同时，也可以使数据共享。

RS485通讯验证：

1）硬件连接：

西门子S7-1214C+CB1241    安东LU1200数据记录仪

   T/RA                         10#端子 B

   T/RB                          9#端子 A

2）通讯程序：

1）新建测试项目，连接硬件，图示1：

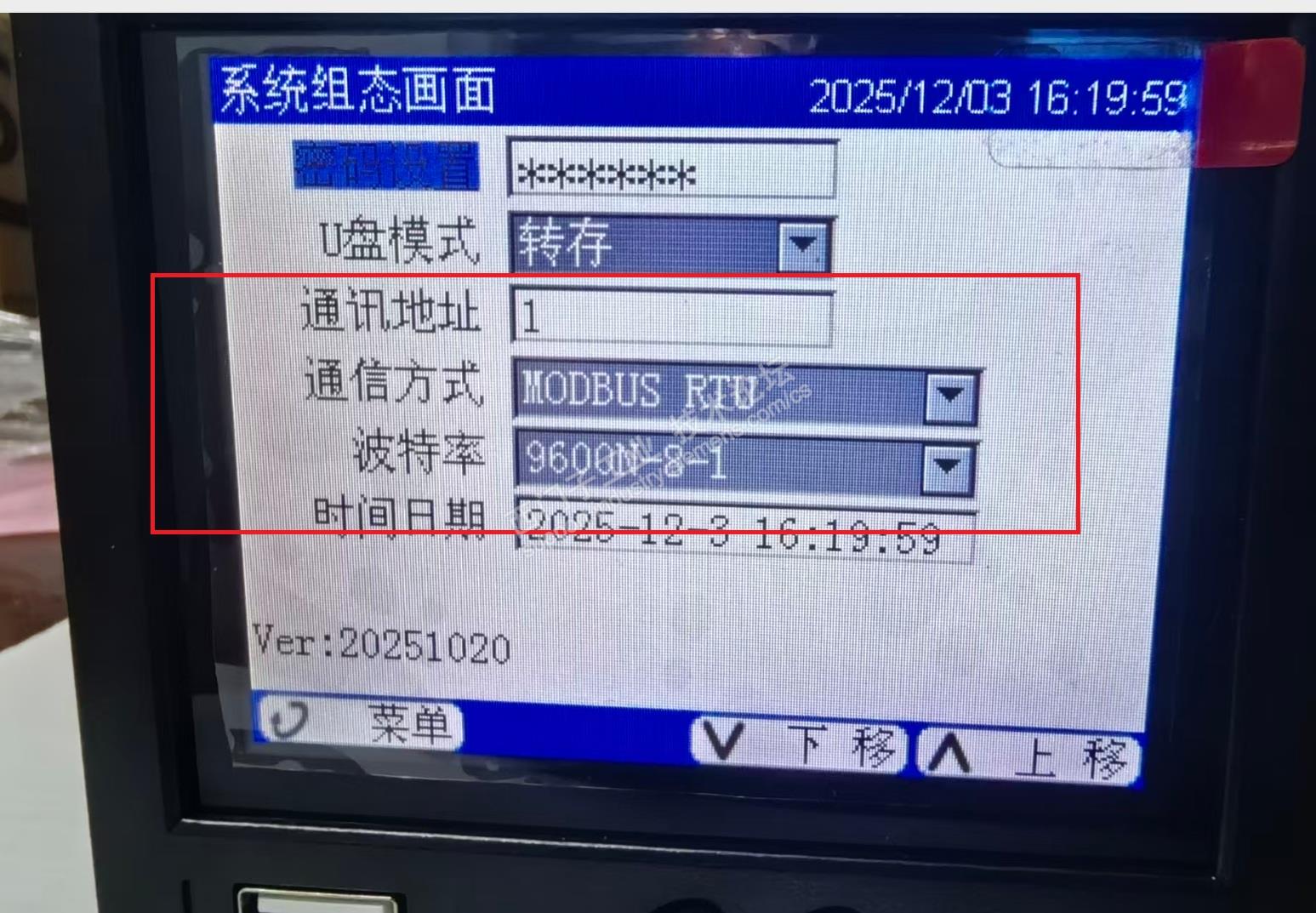

2）根据数据记录仪的通讯参数，设置RS485参数，图示2、3：

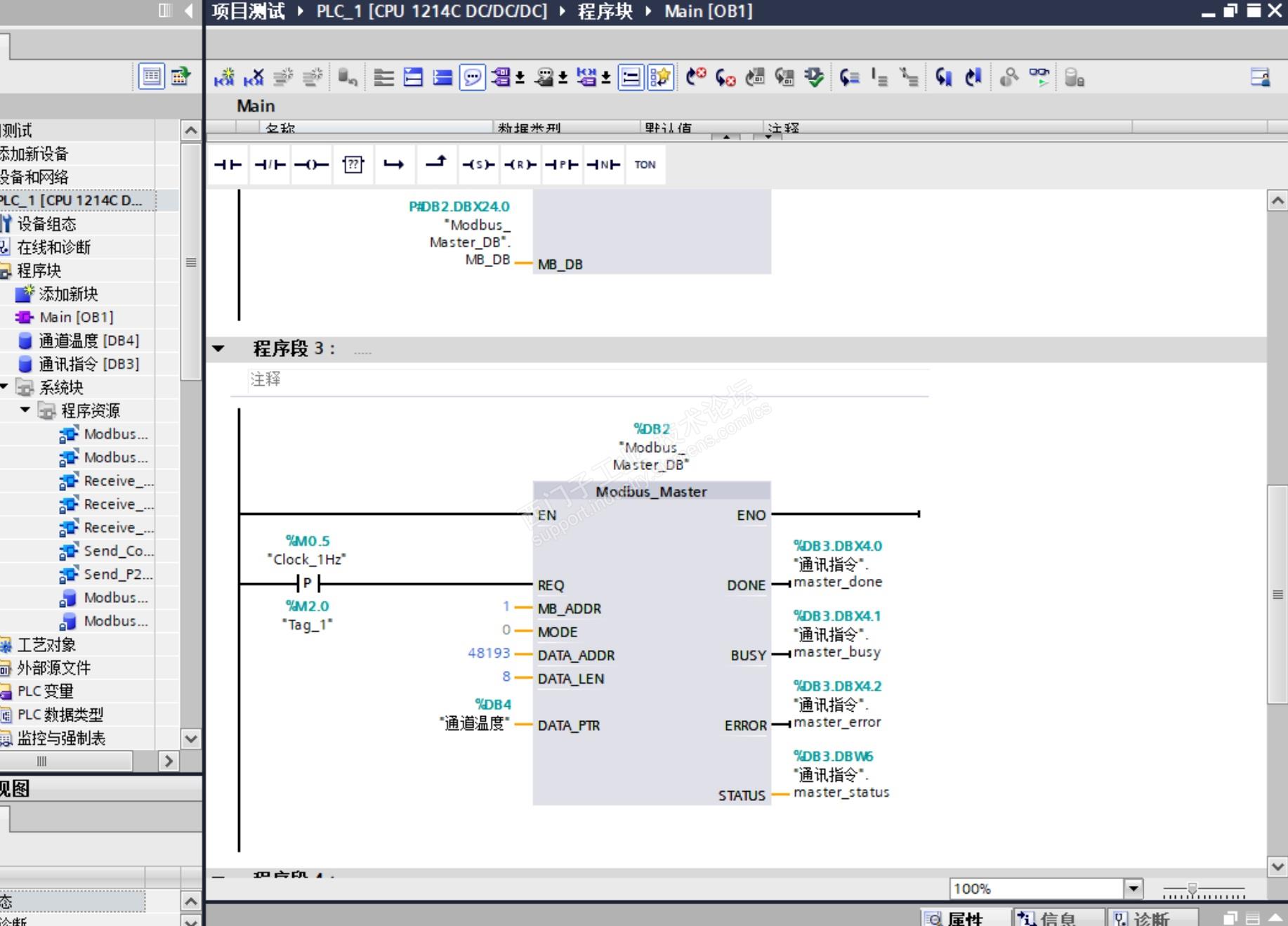

3）编写读取4个通道的数据，图示4：

4个通道的数据，起始寄存器地址16#2000，折算到西门子侧的寄存器DATA_ADDR = 48193，每个通道的数据是浮点数，占2个字长。DATA_LEN = 8。

4）新建数据DB4，将程序下载到cpu中，并启动监控，图示5：

数据能够顺利读取上来，说明硬件连接与通讯程序正确。

程序仅供参考。
