分享一下之前的调试经验，希望能够帮助大家，这里先简单介绍一下硬件组态与IO映射，当做好IO映射后，我们就可以将其中一台机床PLC数据块的数据传递到另一台机床的PLC数据块中。

一、     元件作用

PN/PN Coupler用于：

l  使用系统冗余S2互联两个PROFINET子网

l  互联两个以太网子网

l  交换数据

l  与多达4个IO控制器共享或耦合数据

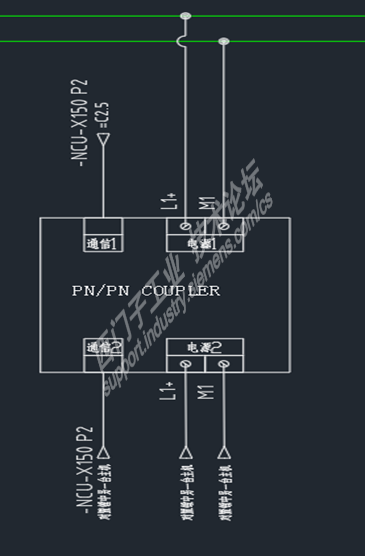

二、     硬件连接

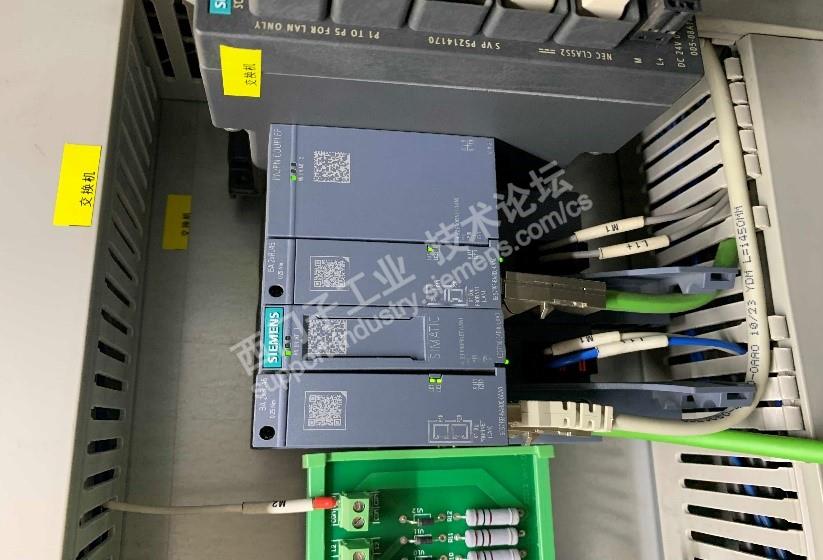

通过PN/PN Coupler连接2台机床的PROFINET总线

三、     硬件组态

以对置镗铣床DZ-THG6916（辅机端）为例：

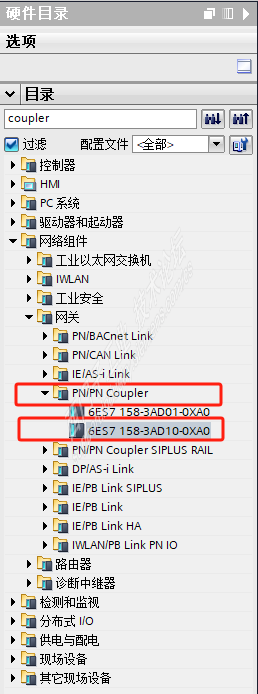

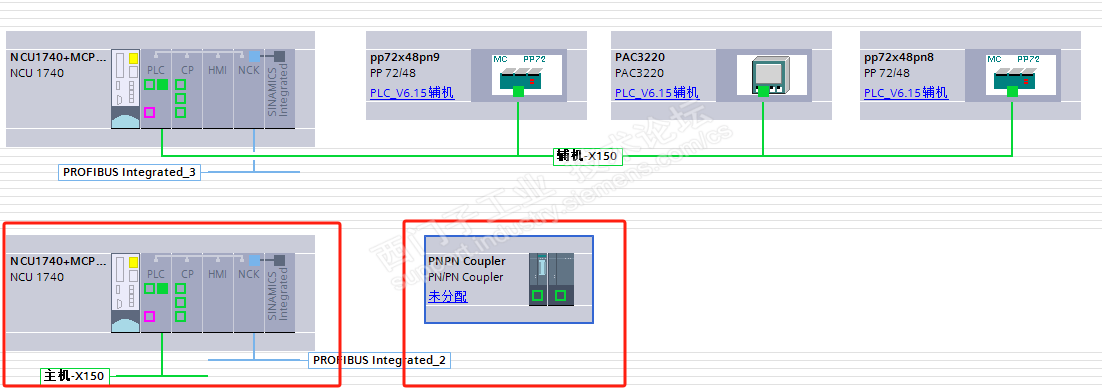

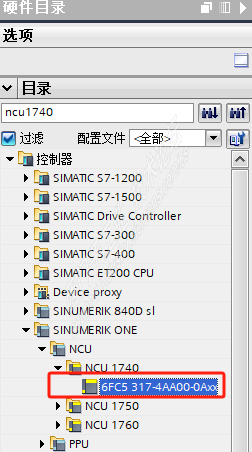

首先在项目-设备组态-右侧硬件目录中搜索COUPLER与NCU1740找到相应硬件，拖动到左侧网络视图中，

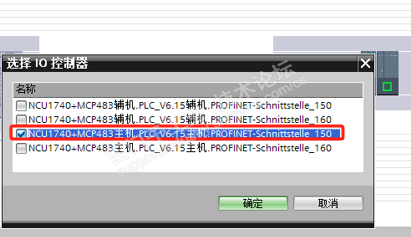

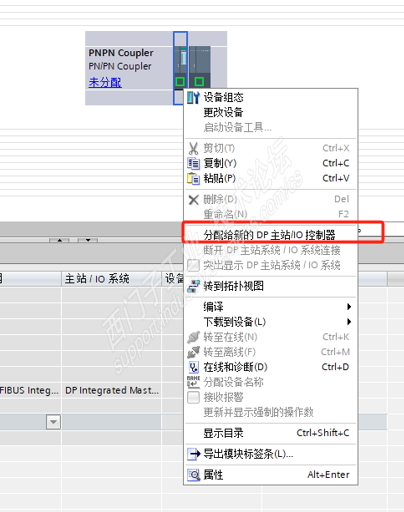

点选PN/PN Coupler X1接口，右键分配新的IO控制器，X1接口配给主机X150，同理X2接口分配给辅机X150

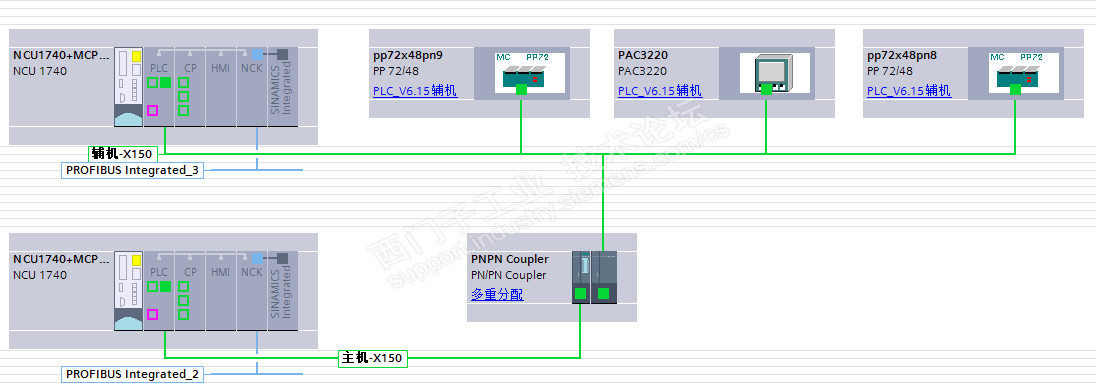

配置后未分配变成多重分配：

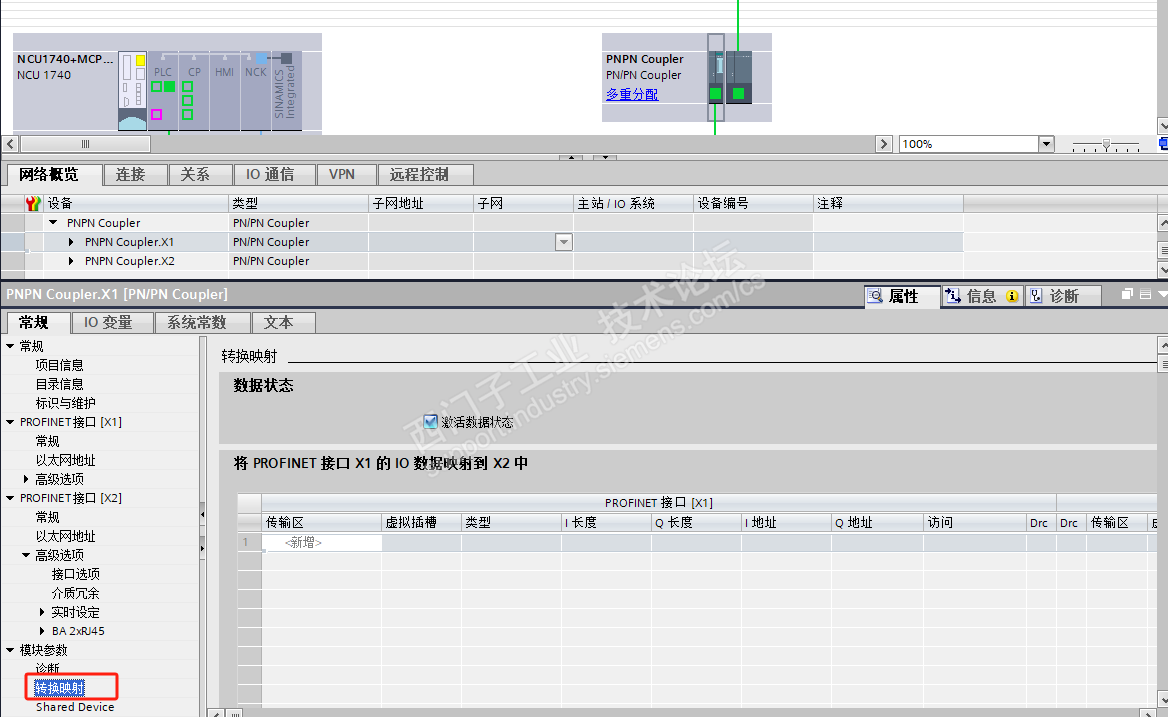

点选PN/PN Coupler X1模块，在下方的常规-模块参数-转换映射中设定相应IO映射：

传输区：自己定义名称，此例中为划分IO设为1-60

类型为IN/OUT，I/O长度分别设置为240字节，I/O地址以10000为起始，同理设置X2接口

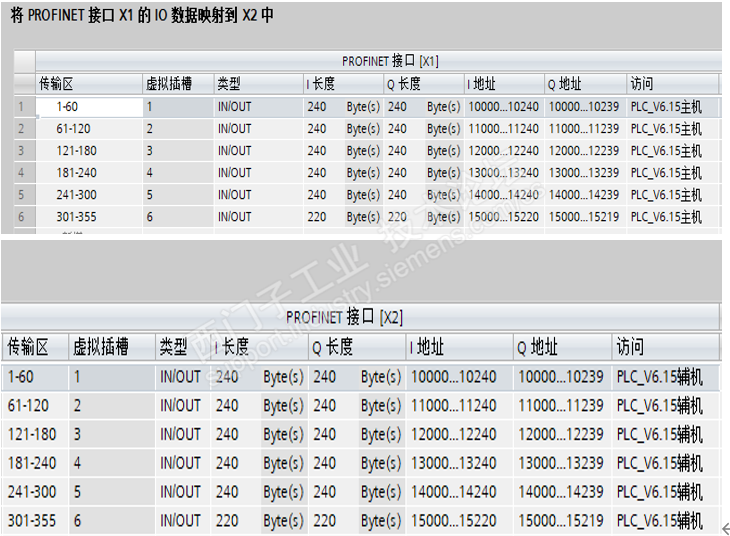

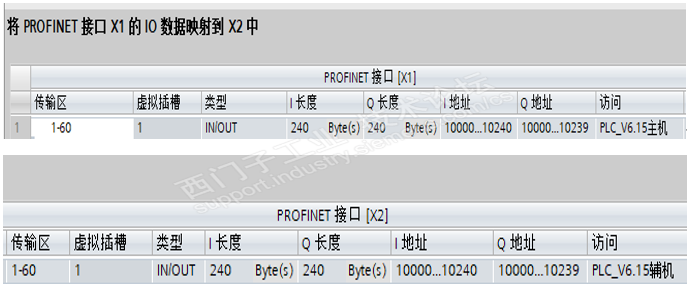

此例设置完成后：
