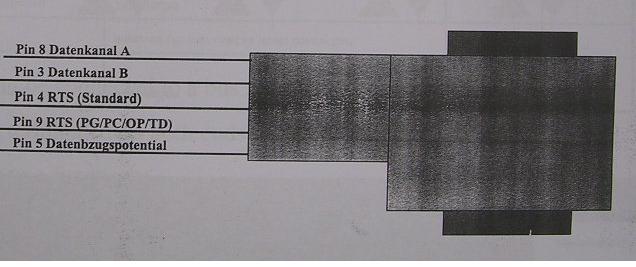

可以使用示波器看一看PROFIBUS通信信号的波形，如果连接多个站点，经过不同的区域，看看总的波形（所有站点的概貌），如果有问题，可以先连接一个站点，看看波形，如果没有问题，再连接下一个站，如果出现问题，从波形可以看出，对干扰源处理一下再看看，是否修改有效或正确。其实即使通信正常，也需要使用示波器看看通信质量，如果通信质量不好，通信保持正常，环境稍微变一点，可以通信就会有影响了。使用示波器诊断通信质量有两个条件：1）示波器要有两个独立的通道，一个测量信号，一个用作触发信号，否则许多波形过来，不知道是哪一个站点的。2）需要使用PROFIBUS接头作一个连接示波器的接头，参考附图。3、8管教接示波器一个通道，4（5如果是PG/PC/OP)、9为RTS信号，为连接的站点发出，作为触发信号，这样在RTS信号宽度扑捉到的信号即为所连接站点的信号（主战和从战），RTS信号以外的信号为其他站点的信号，正确的信号为方波。对不起图没有贴上，再来一遍。
