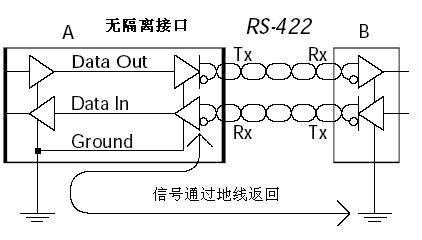

非隔离的通信口与应用的处理器不隔离，与外电源不隔离，参考下图：


信号通过地线返回，非隔离的通信接口连接必须两端直连接地，它依赖良好的接地或浪涌保护器用于卸掉共模电流，如果烧口，可能直接烧毁控制器。

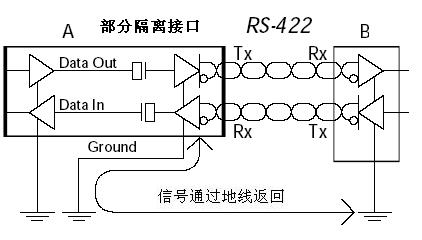

半隔离的通信口，与控制器隔离，与外电源不隔离，参考下图：


这种情况下它依赖良好的接地或浪涌保护器用于卸掉共模电流，如果烧口，控制器大部分情况不会受到影响。

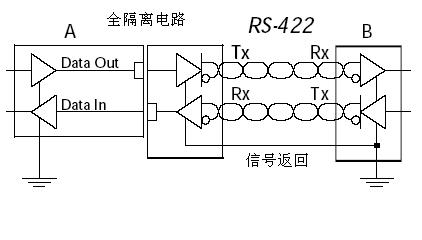

还有就是全隔离，参考下图：

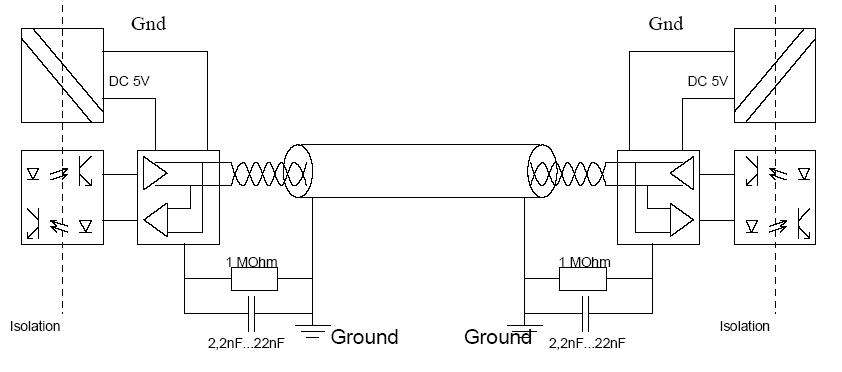

与控制器隔离，与外电源隔离，但是需要第三根导线作为信号返回回路，使用不是特别方便，也可以将全隔离再变为半隔离使用，以上说的是基于RS422/485接口，西门子的RS422/485接口是全隔离的，给出的接线图中需要将功能地管脚8连接，其实是3根线（RS485),不过使用2根也可以但要保证等电位。对于PROFIBUS接口，参考下图：


将本地浮地了，连接时必须保证等电位，如果不等电位，会将RS485电路烧坏的。
