再举一例，如下图示：

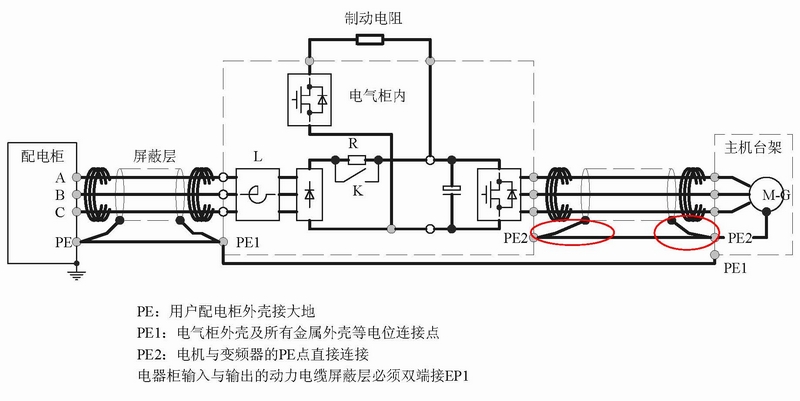

这是一个变频器传动系统，制动采用的是电阻能耗制动。柜内除了传动系统以外，还有一个角度控制的伺服系统。开始，图中的红圈部分接的不对，第一不是双端接PE2；第二在柜内单端接的PE1，电机那边的屏蔽悬空。结果现象是传动控制正常，但伺服的角度控制稳定不住，在调节点“帕金森”（打哆嗦）。
检查线路才发现，电机的动力线屏蔽层接的不对，将其改接成红圈部分所示，立刻OK，伺服不再“打哆嗦”了。
这里强调，西门子的变频器手册，总是指导我们对电机动力线屏蔽接法和PE的接法，要直接接到变频器的PE点上和电机的PE点上，接在柜子外壳上，虽然都是通的，但抗噪声的效果却是天地之别。这点，不论是说明书、还是论坛里的讨论，都曾经有精辟的描述，我记得标准驱动的y版，有特别精彩的描述。
通过实际的亲历，真正领悟其经典之处。PE虽然都是“外壳”都是“地”，但接法不一样，效果也不一样哟。
