曾经最初学习PLC STL编程的时候，发现很多老外的程序最后都喜欢加上SET/SAVE/CLR 这样的指令，一直也没搞懂为啥，心想可能就是各人习惯吧，没啥影响。但是今天的一个小CASE，让我顿时醒悟，到底什么叫严谨，且让我慢慢道来。

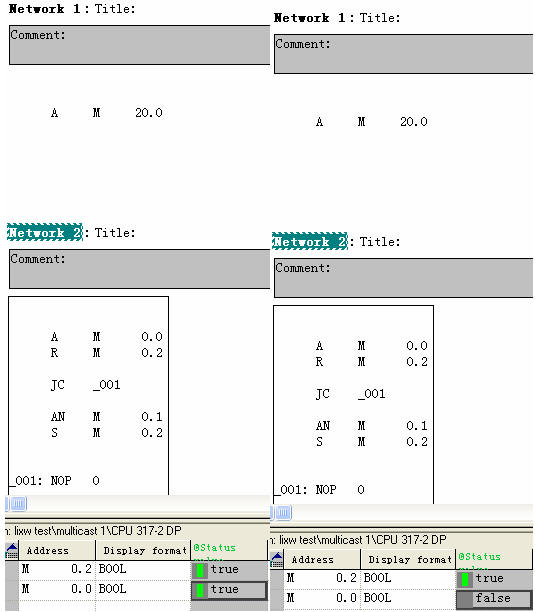

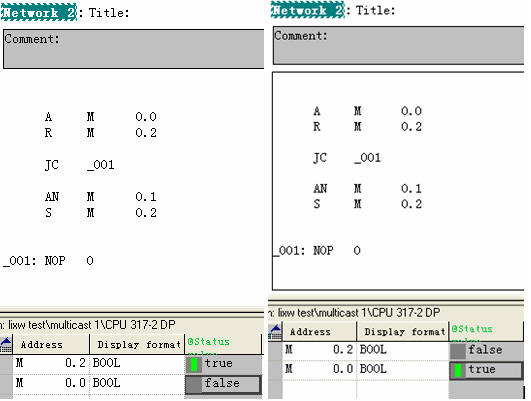

如图1所示，客户程序希望实现的功能是，当M0.0=0，跳转指令不执行，则对M0.2置位；M0.0=1, 跳转指令执行，则M0.2保持复位状态。我们在程序的开始编写逻辑，监控结果如图1，可以看到逻辑没有问题。但是，我们的逻辑如果处于程序的中间位置，那会是什么情况呢，我们来看看。如图2，网络1中只是加了一条指令，但是在网络2中我们可以看到，此时无论M0.0是0还是1，M0.2都处于置位状态，也就是说跳转指令根本不执行，这是为什么呢?



图1



图2

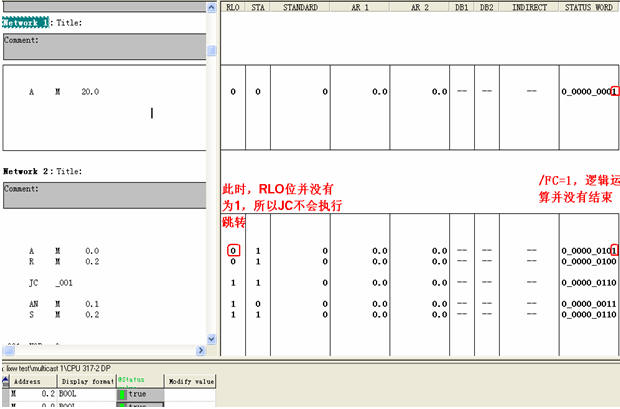

首先，我们看一下“JC”指令，“JC”指令跳转的条件是RLO=1，RLO存储的是逻辑运算的结果，如图3，我们通过监控可以看到，当前，M0.0虽然为1，但是RLO位仍然是0。网络1和网络2虽然处于不同的网络，但是逻辑运算并没有因此结束，也就是说一系列的与或非运算没有结束前，不会开始一个新的逻辑运算（我们从状态字的第一位 /FC，也可以判断， /FC=0，表示逻辑运算结束，从下一个逻辑指令开始一次新的逻辑运算，如图3）。所以此时RLO位的结果不光取决于M0.0，还取决于网络1中的M20.0的状态， 这当然不是我们希望实现的了。



图3

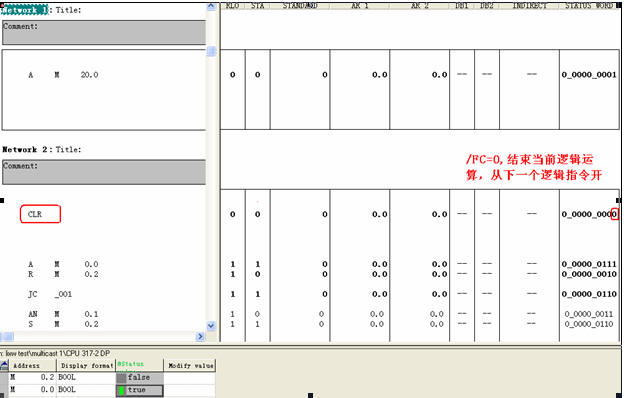

那我们该如何避免这种情况呢？也就是说要M0.0和 之前的逻辑运算脱离关系呢？其实，我们的好多指令，都有这样的功能，比如 SET/R/=/CLR等，这些指令执行后，都会结束当前的逻辑运算，从下个逻辑指令开始新的逻辑运算，/FC=0，如图4所示，这样就可以避免网络1的影响。



图4
所以说，细节决定成败啊，尤其是对我们初次接触STL编程来说，该注意的东西还是很多的！小小的跳转指令里还是有好多智慧的！
