SIEMENS的新一代全集成自动化软件平台TIA Portal已推出有一年多了，考虑到一个新生产品在刚推出市场时不够成熟稳定，加之年前的项目任务均在外出差，所以这一年我基本上没去关注它的使用和推广。
年底后有了些空闲时间，于是开始测试使用TIA Portal软件。我测试的是最新版本STEP7 Professional V11+SP2，项目采用IM151-8 PN/DP CPU，这是一款具有较高性价比的CPU，性能类似于CPU314。该CPU的发布填补了分布式I/O家族在PROFINET和以太网领域的空白，具有重要的意义。同时提升了ET200S分布式I/O产品系列在原始设备制造商家（OEM）领域的竞争优势，具体特点如下：
1、work memory＝192KB, 0.06ms/1000 instructions；
2、集成了3个RJ-45插口（ports），无需电池和后备MMC卡；
3、支持高性能支持PROFINET中的RT和IRT通讯功能（PROFINET IO controller; supports RT/IRT）；
4、支持开放的TCP/IP transport protocol, UDP and ISO on TCP协议；
5、集成WEB服务器功能，可以轻松查询站点诊断信息，故障信息；
6、通过扩展PROFIBUS-DP主站接口模块，可实现PROFIBUS-DP主站功能；
7、可以通过Internet对Firmware进行更新等。



基于以上产品特点具备的如此较高性价比，所以选择其作为全新硬件和全新软件平台的同时测试。经过一段时间的软件仿真测试，TIA Portal软件出现了一点问题，问题原因如下：

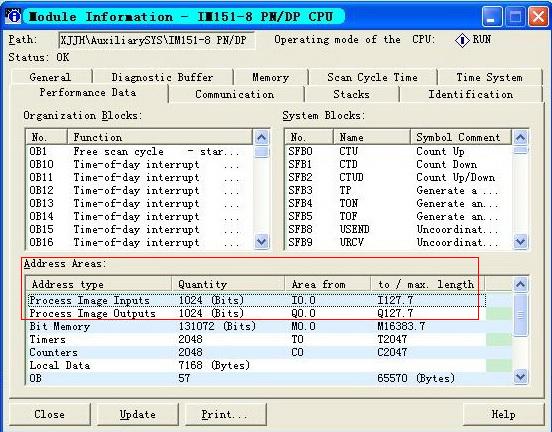

一、STEP7 V5.5+SP1版本，PIW＝I0.0～I127.7；PQW＝Q0.0～Q127.7；



二、而TIA Portal V11版本，PIW＝I0.0～I63.7；PQW＝Q0.0～Q63.7；

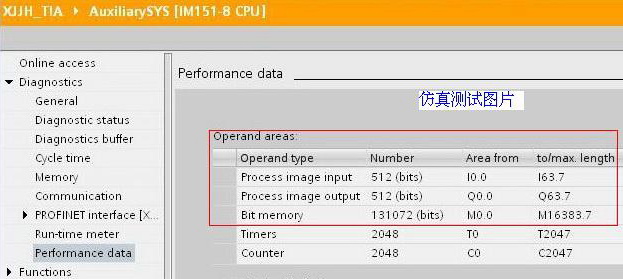

三、因此在STEP7 Professional V11+SP2版本下，可使用的I/O外部地址少了一半（见图片），已致造成访问地址超限。例如：QW地址访问范围是Q0.0～Q63.7，如果超限就出错。
经过与SIEMENS成都办事处的一个CS交流及分析探讨，并找人借用了IM151－8 PN/DP CPU模块，订货号为6ES7 151-8AB00-0AB0[V2.7]，认真做了一下真实在线测试，出现的问题得已解决，具体如下：
一、技术手册上书写的I/O映像区是各2048Byte，在STEP7 V5.5+SP1版本默认组态设置是PIW＝I0.0～I127.7；PQW＝Q0.0～Q127.7；但在STEP7 Professional V11+SP2版本默认组态设置是PIW＝I0.0～I63.7；PQW＝Q0.0～Q63.7。在这两种版本软件组态中均可修改I/O映像区的默认值。
二、在用STEP7 Professional V11+SP2版本仿真测试时，I/O映像区则按组态中的设定值显示（即：PIW＝I0.0～I63.7；PQW＝Q0.0～Q63.7）。
三、但订货号为6ES7 151-8AB00-0AB0[V2.7]的IM151－8 PN/DP CPU模块真实在线测试结果如下：

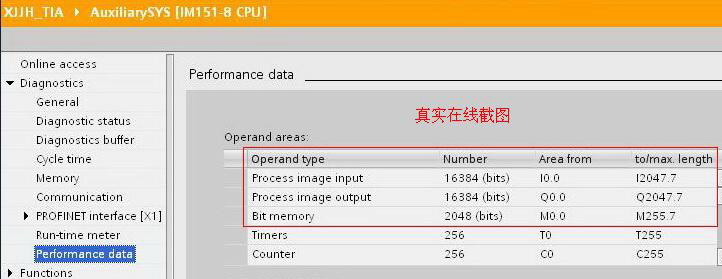

1、I/O映像区显示值不按组态中的设定值显示，而是按技术手册上书写的I/O映像区最大值显示，即：PIW＝I0.0～I2047.7；PQW＝Q0.0～Q2047.7；然而仿真测试时却按组态中的设定值显示。



2、由于组态默认的设置是PIW＝I0.0～I63.7；PQW＝Q0.0～Q63.7，即设定值太小，所以在仿真测试时I/O映像区超出IW64或QW64就出错。
3、但这种现象如果是真实在线测试却正常了，因为真实在线测试显示的I/O映像区值不按组态中的设定值显示，而是按技术手册上书写的I/O映像区最大值显示。既然在STEP7 Professional V11+SP2版本中提供I/O映像区值组态设置，但真实在线使用时却不遵循组态设置。那么提供的I/O映像区值组态设置就是个摆设了！
4、其次，最让我让我大吃一惊的现象是不管是STEP7 V5.5还是STEP7 Professional V11+SP2版本仿真测试时，M存储区显示为：M0.0～M16383.7；Timer＝T0～T2047；Counter＝C0～C2047；而真实在线测试时，M存储区显示仅为：M0.0～M255.7；Timer＝T0～T255；Counter＝C0～C255。由此可以看到，真实在线可使用的M存储区、Timer和Counter数量与仿真测试时看到的数量已大幅缩水（见图片），但与提供的技术手册基本一致。
由于我这段时间是在学习和试用TIA Portal V11软件，一方面自己对这个新生的软件编程平台不够熟悉；另一方面也看出TIA Portal V11版本软件确实还不够成熟稳定，给一些经验不足的使用者带来问题。
最后，希望通过我的这个问题处理和经验分享，告诫大家在做项目设计和规划时，如果对不熟悉的产品应用，不管是硬件还是软件，首先要仔细看清技术手册资料，其次一定要事前拿到产品进行真实的在线（Online）测试，而不要完全依赖仿真软件（SIMPLC）测试，否则将出现重大设计失误！
