回复：S7-300 3线制4~20mA传感器与6ES7 3317KF01模块连接如何接线

n次看你的背影

帖子

2321
精华

73
被关注

53

论坛等级：奇侠

注册时间：2008-03-11

普通如何晋级?

发布于 2012-06-20 08:55:30

1楼

楼主：根据你提供的仅有信息，我理解你这个传感器1、3接线端子是接24VDC工作电源；这个传感器提供两种信号输出：2、3端子是直流电流输出；4、3端子是直流电压输出。是个四线制变送器。如果变送器输出是4~20mA的直流信号，信号输入模块通道，需要将此通道配置成四线制4~20mA。

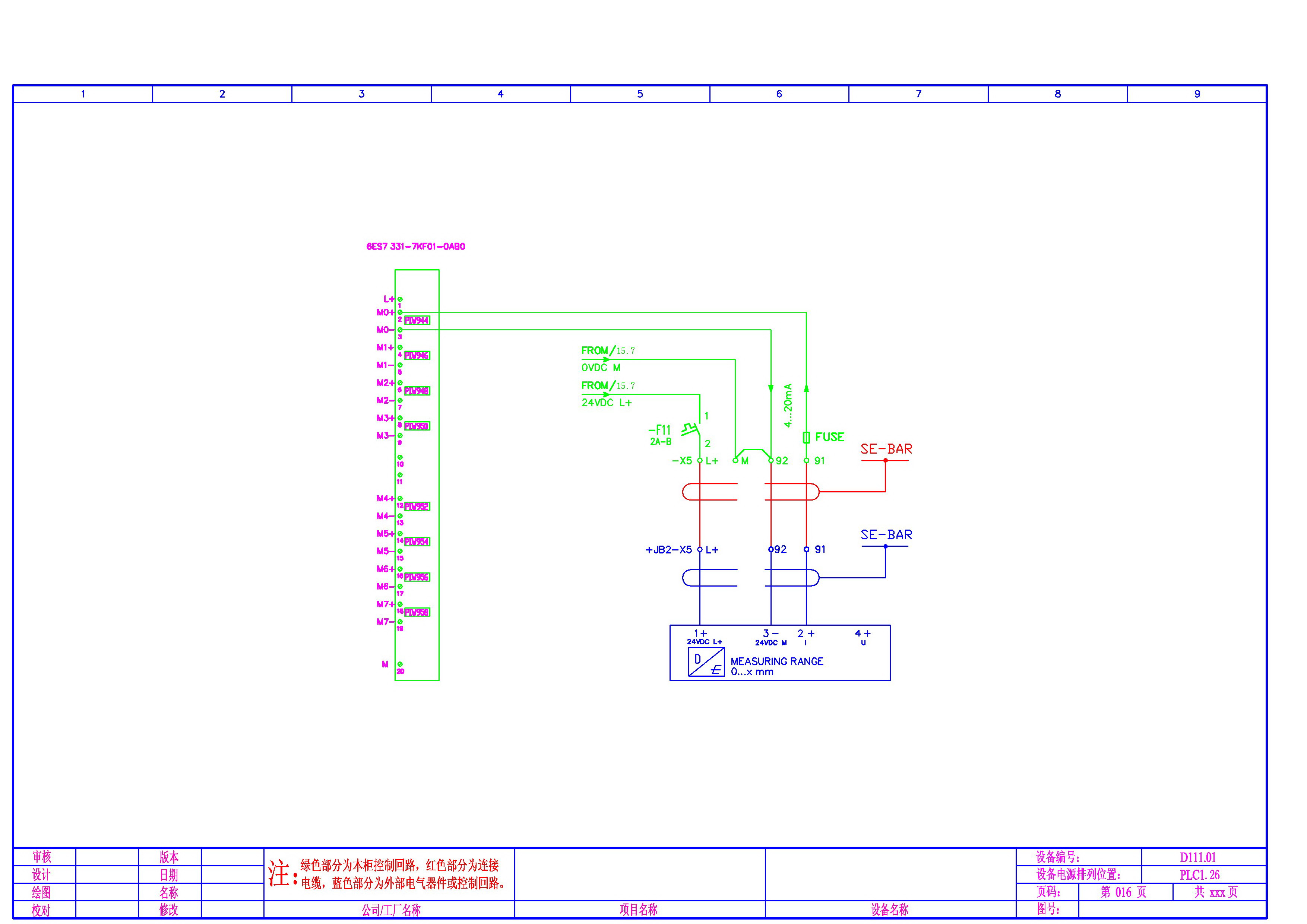

另外从资料上看6ES7 3317KF01 0AB0 AI模块的前连接器是20针的，至于如何接线，提供一贴图给你参考一下，也许对你有用：
