S7-1214C与HC-Y810数字电接点压力表Modbus rtu通讯测试

  由于工作需要，同事拿来一块数字电接点压力表，让我来做一个Modbus rtu通讯测试，想再他的改造项目中应用。

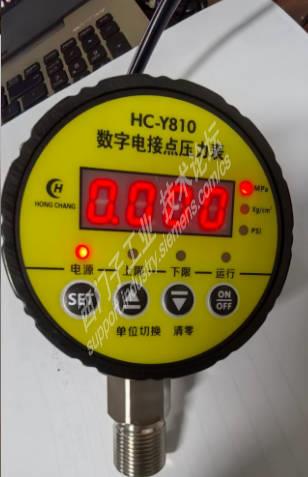

图示1，HC-Y810数字电接点压力表外形：

  该数字电接点压力表量程：0 - 0.25 Mpa，其中，红、黑分别连接24V电源正负，黄、绿分别连接RS485的A/B端子。

测试环境：

S7-1214C + CB1241信号板。

RS485通讯硬件连接：

S7-1241C + CB1241   HC-Y810-6-WRS

TA/TRA             黄色线

TB/TRB             绿色线

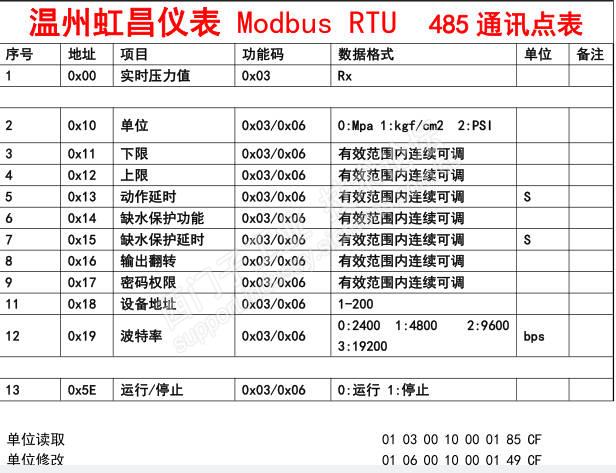

HC-Y810数字电接点压力表部分RS485通讯手册，图示2：

RS485通讯测试：

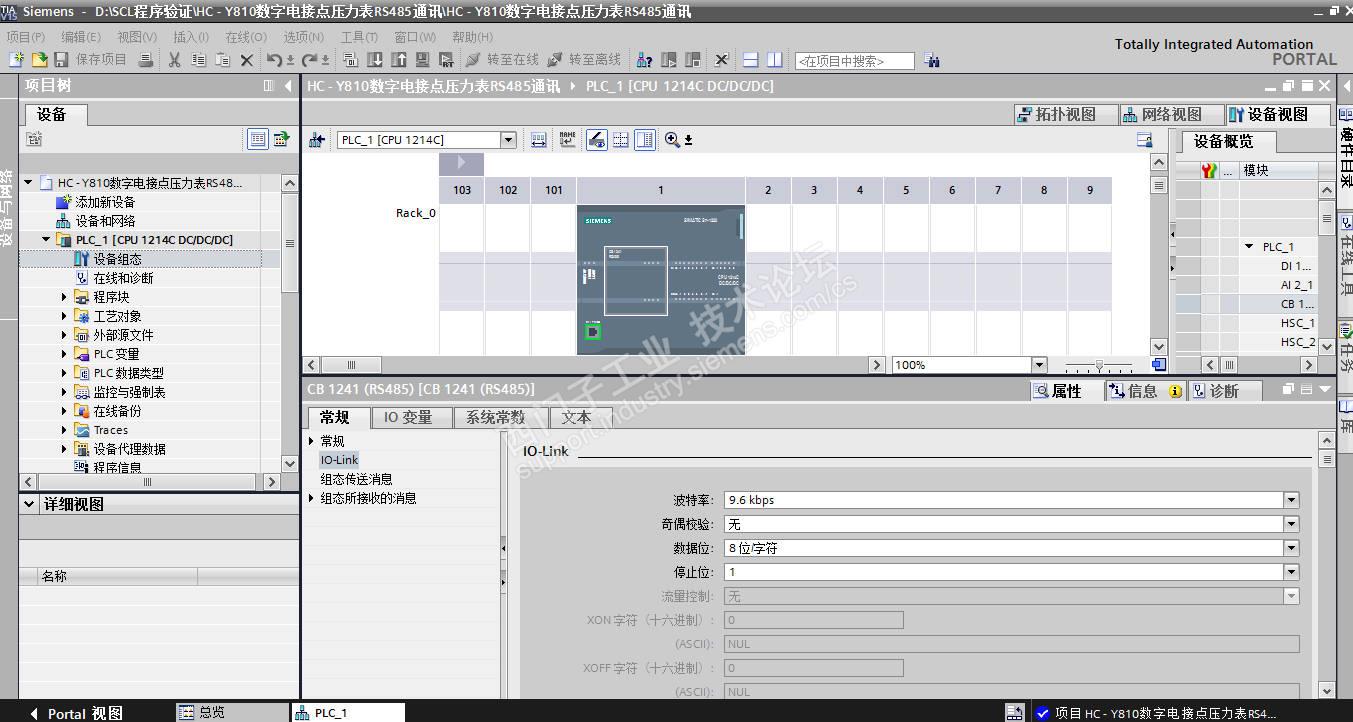

1）  创建一个S7-124C+CB1241信号板的测试项目，图示3：

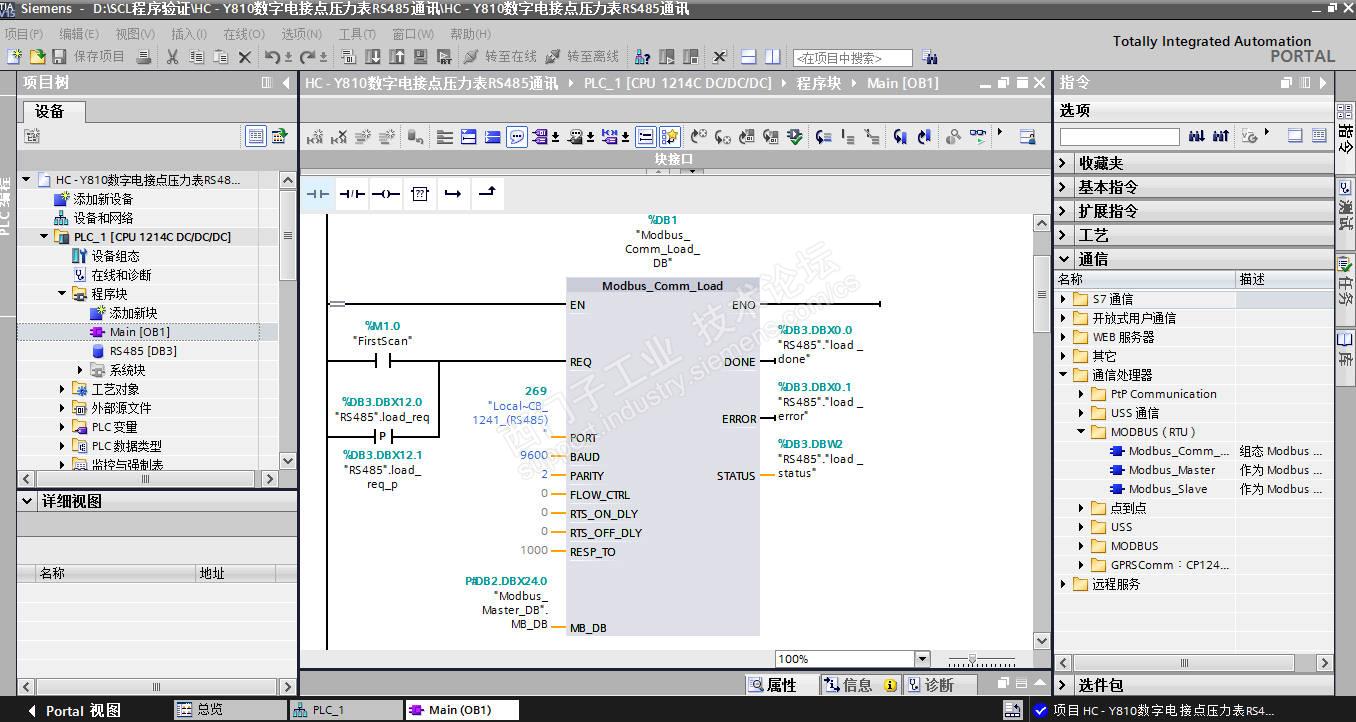

2）  在OB1中编写RS485通讯程序，图示4：

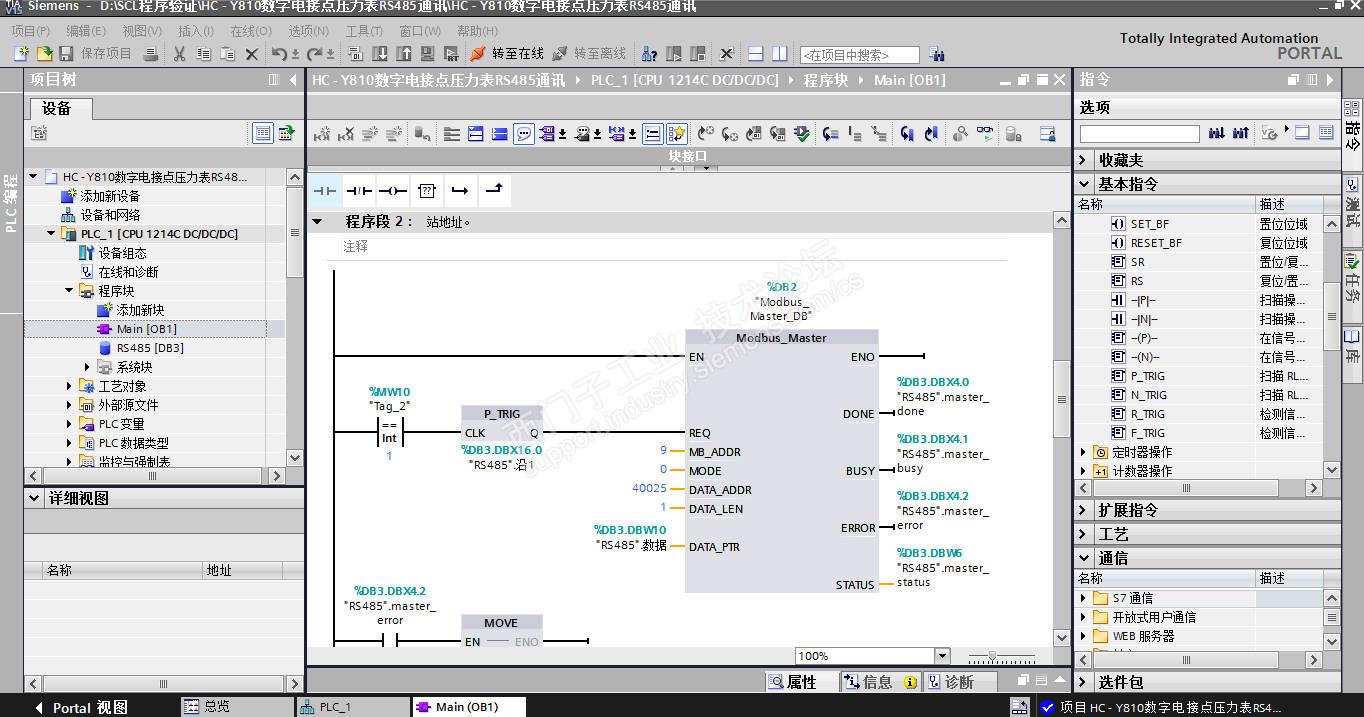

3）  根据事先的计划，将HC-Y810数字电接点压力表的RS485通讯参数地址设置为add = 9，通讯频率按默认bAU= 9600 bps，校验PAR1 = EVEN（偶校验），停止位stop = 1。分别编写读取HC-Y810数字电接点压力表的从站地址和通讯频率值，因为是测试无法连接到实际的压力接口，图示5：

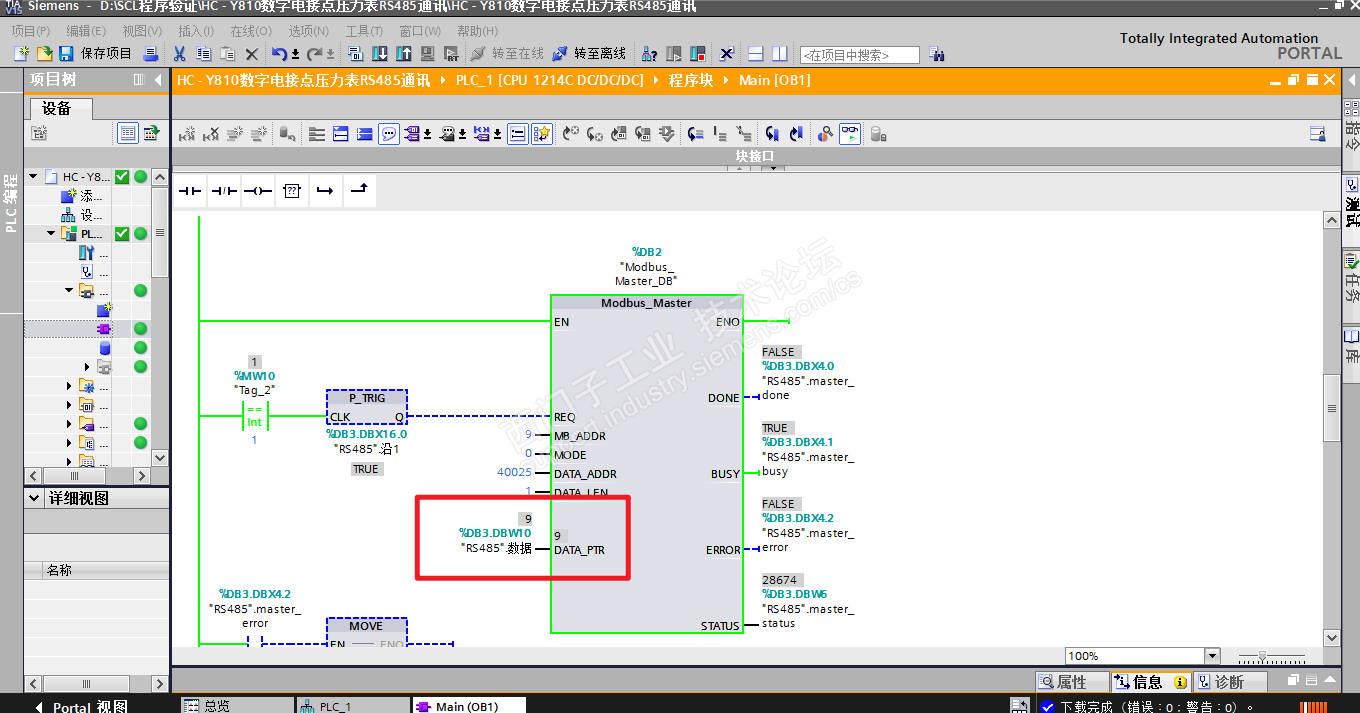

4）  编译无错误，将通讯测试程序下载到实际的plc中，监控读取的数据，图示6：

根据实际测试，需要将HC-Y810电接点压力表的寄存器地址信息+1处理。比如从站地址，0X 18 = 10进制数24，+1后，得到Master指令DATA_ADDR  = 40025，同理，通讯频率0X 19的DATA_ADDR = 40026。

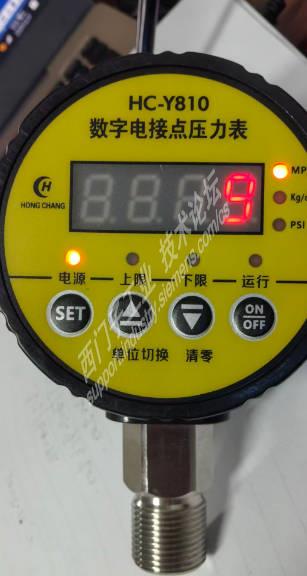

5）  读取到的站地址数据与实际在HC-Y810数字电接点压力表上设置的数据一致，并没有报警说明通讯建立了，图示7：

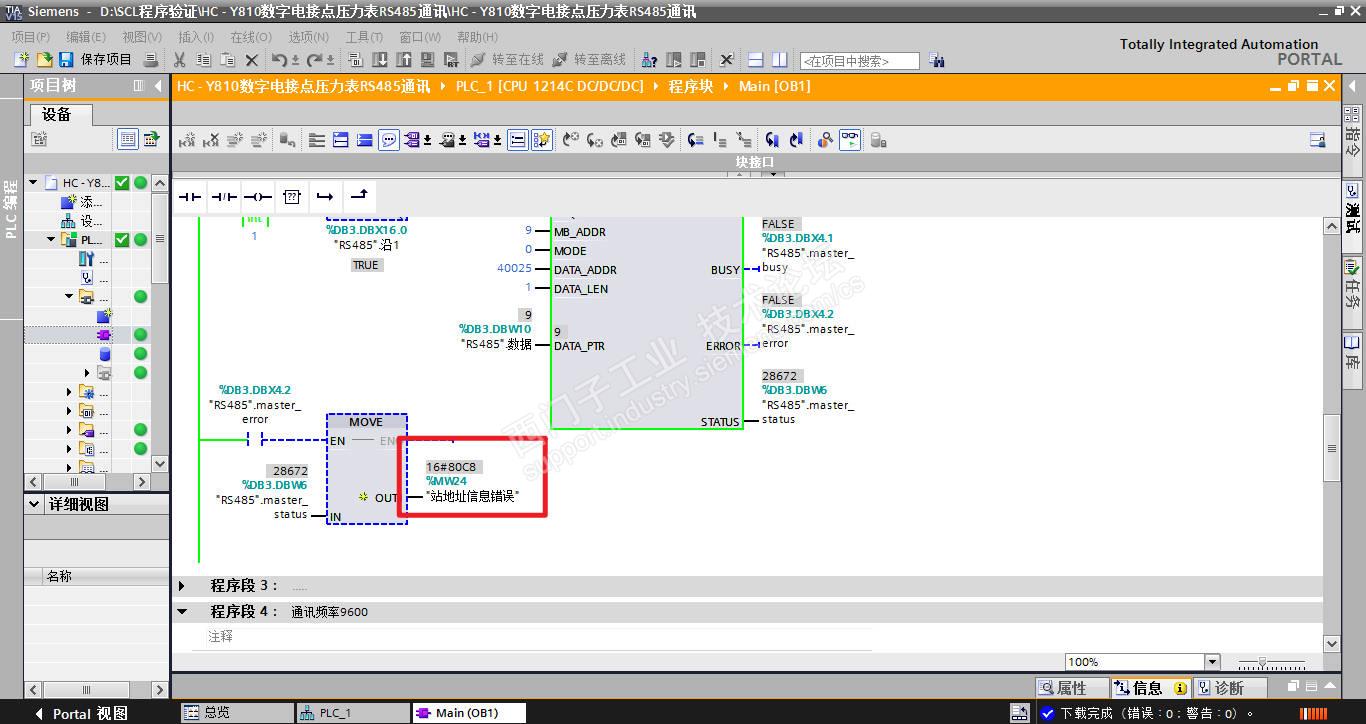

当我特意将校验设置为非偶数，status状态值马上报警：80C8错误，根据手册查看，也说是通讯参数错误，报警信息在说明范围，图示8：

  RS485通讯测试完成，该程序可以作为项目应用程序展开、应用。
